Панорамные секционные ворота

Рынок Республики Беларусь представлен 4-мя крупнейшими производителями секционных ворот. Некоторые из них на слуху, некоторые мало известны, однако это никоим образом не отражает качество выпускаемой ими продукции, в частности панорамных секционных ворот. Поэтому добро пожаловать на просторы нашего портала, созданного специально для того чтобы любой человек в короткий промежуток времени смог определиться с выбором производителя и компании поставщика ворот для своего дома и не только.
Данный раздел нашего сайта посвящен детальному рассмотрению панорамных секционных ворот. Информацию об остальных сериях ворот Вы сможете найти в разделах гаражные секционные ворота и промышленные секционные ворота.

И начнем мы с определения потребительских характеристик и технических параметров панорамных секционных ворот от российского производителя группы компаний «DoorHan» (Дорхан). На данный момент компания осуществляет выпуск одной серии панорамных секционных ворот с торсионным механизмом - ISD02. Вернее сказать, конечно, промышленные секционные ворота с панорамным остеклением.
вид изнутри isd02 Дорхан
Панорамные секционные ворота серии ISD02 собой обычные секционные ворота, в которых обычные панели заменены на панели с большой площадью остекления (панорамные). Ворота могут состоять как полностью из панорамных панелей, так и частично. Более подробно об этом мы поговорим ниже. Неоспоримым преимуществом и соответственно главной причиной при выборе в пользу панорамных ворот является их светопроницаемость. Поэтому данный тип ворот снискал большую популярность в автосалонах, СТО, автомойках и т.п. А благодаря свойствам обычных промышленных ворот прочность, теплоизоляция и безопасность остаются на высоком уровне. Для улучшения удобства пользования воротами их можно автоматизировать электроприводами промышленных и гаражных ворот, в зависимости от площади полотна ворот.
Параметры проема для серии ISD02: Максимальная ширина – 6000 мм, максимальная высота – 6000 мм
Балансировка полотна в воротах ISD02 осуществляется за счет торсионного механизма, рассчитанного на 25 000 циклов эксплуатации, также можно установить торсионный механизм, рассчитанный на 50, 75 и 100 тыс. циклов работы.
Также, как и в серии ISD01, имеется возможность врезать калитку:

  • Калитка V4 с встроенным доводчиком. Ширина — 900 мм; высота — от 1700 до 2300 мм. Высота порога — 70 мм. Устанавливается в ворота шириной от 2600 до 6000 мм.
  • Калитка V5 с низким порогом и встроенным доводчиком. Ширина — 900 мм; высота — от 1700 до 2300 мм. Высота порога — 20 мм. Устанавливается в ворота шириной от 2000 до 4500 мм.

Боковые расстояния от калитки до краев в любой серии калиток полотна не должны быть менее 400 мм.
Для гарантии безопасности все ворота серии ISD02 укомплектовываются устройством защиты от обрыва пружины и устройством защиты от обрыва троса.

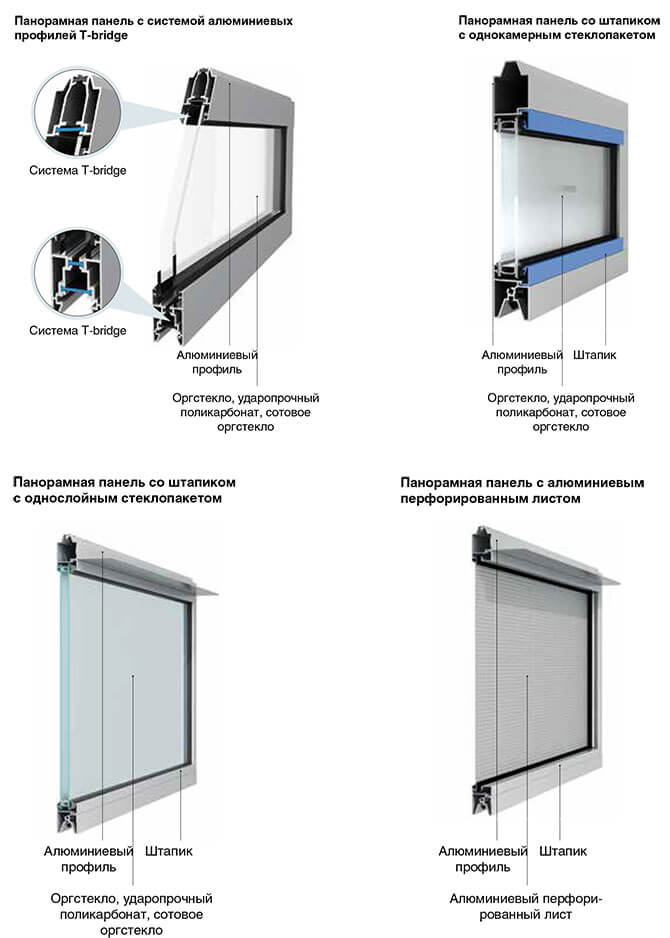

Сразу же хотелось бы подробнее остановиться на видах панорамных панелей, которые используется в серии ISD02:

  1. Панорамная панель с системой алюминиевых профилей T-bridge, оснащенной термовставками из полиамида.
  2. Панорамная панель со штапиком с однокамерным стеклопакетом
  3. Панорамная панель со штапиком с однослойным стеклопакетом
  4. Панорамная панель с алюминиевым перфорированным листом

виды панорамных панелей isd02 дорхан

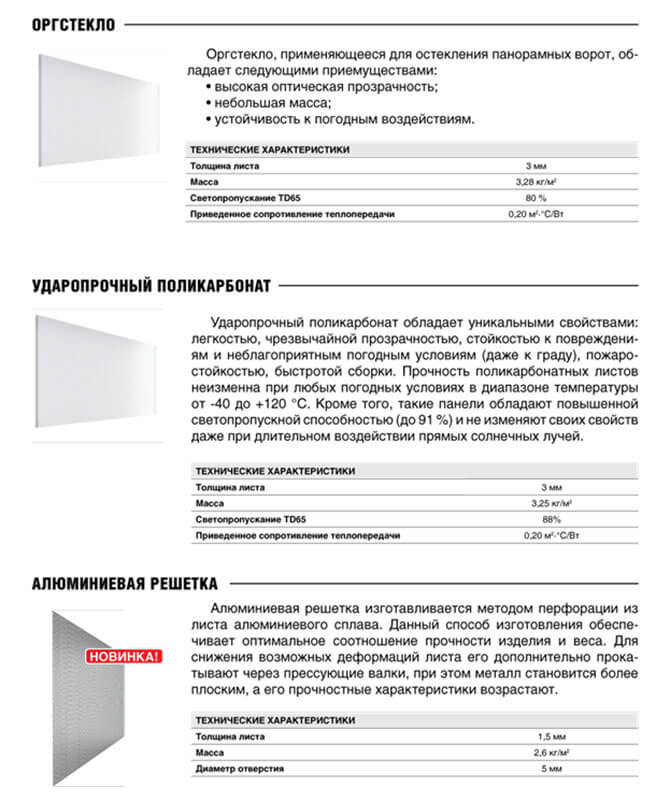

Для заполнения панорамных панелей используются материалы, устойчивые к механическим и атмосферным воздействиям, обладающие хорошей оптической прозрачностью, прочностью и имеющие небольшую массу, такие как: оргстекло, ударопрочный поликарбонат толщиной 3 мм, сотовое оргстекло, алюминиевый перфорированный лист. Для предотвращения образования конденсата внутри стеклопакета наносится специальное покрытие.
заполнение панорамных панелей Isd02 дорхан

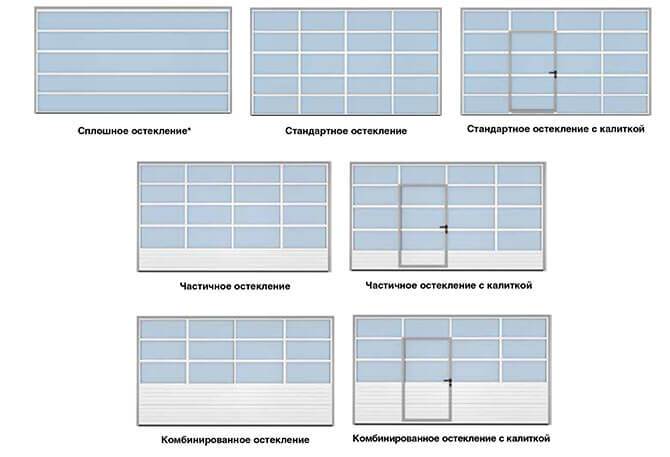

Теперь остановимся немного подробнее на вариантах исполнения панорамного полотна:
Варианты исполнения панорамного полотна isd02

Если для помещения необходимы повышенные энергосберегающие и термоизоляционные свойства ворот, то рекомендуется использовать комбинированный тип остекления, с применением алюминиевых профилей «T-bridge», в которых благодаря термовставки из полиамида отсутствует «мостик холода».

Типы подъёмов для серии ISD02 (типы монтажа) абсолютно идентичны типам подъёмов для промышленной серии ворот ISD01.(ссылка)
Дизайн и цветовые решение обычной сэндвич-панели, которая используется в сочетании с панелями с панорамным остеклением и технические параметры ворот, ввиду их идентичности с серией ISD01, Вы сможете найти в разделе промышленные секционные ворота.(ссылка)

Основные технические параметры ворот:

Параметр Показатель
Сопротивление теплопередаче полотна ворот, м²·°С/Вт, класс (ГОСТ 31174-2003) 0,4(В)
Безотказность, количество циклов открывания - закрывания (ворот/пружин), не менее 120000/25000
Усилие ручного открытия и закрывания ворот, H, не более 260
Вес полотна ворот, кг/м² 14,5

Стандартный комплект поставки серии ворот ISD02:

  • полотно ворот из панорамных панелей либо из комбинированных с сэндвич-панелями;
  • комплект направляющих (вертикальных и горизонтальных);
  • торсионный механизм, рассчитанный на 25000 циклов;
  • устройство защиты от обрыва пружины;
  • устройство защиты от обрыва троса;
  • ручка;
  • задвижка;
  • ​пакет технической документации.

Опциональные элементы:

  • пружинный механизм, рассчитанный на 50000, 75000, 100000 циклов;
  • замок;
  • ручной цепной привод;
  • автоматика.

Линейка панорамных ворот компании Алютех представлена 3-мя сериями ворот: AluTrend, AluPro и AluTherm. Каждая из них обладает особенными преимуществами и целевым назначением. Итак, давайте будем разбираться в промышленных секционных вортах с панорамным остеклением.

Панорамная секция представляет собой рамную конструкцию, собранную из алюминиевых экструдированных профилей. Секции могут заполняться как светопрозрачными элементами, так и композитными панелями (альтернативное заполнение).

Для панорамных ворот производства компании Алютех характерны 3 варианта исполнения полотна:

  1. АЛП – полотно секционных панорамных ворот выполнено полностью из панорамных панелей.
  2. АЛПС – вариант комбинирования панорамных панелей полотна и обычных сэндвич-панелей, в котором нижняя панель выполнена из сэндвич-панели, а все остальные панели полотна из панорамных секций.
  3. ПО - вариант комбинирования панорамных панелей полотна и обычных сэндвич-панелей, в котором в полотно из сэндвич-панелей добавлены одна или несколько панорамных панелей.


А теперь не много подробнее о каждой серии ворот:


1) AluTrend — профильная система без терморазрыва толщиной 40 мм.

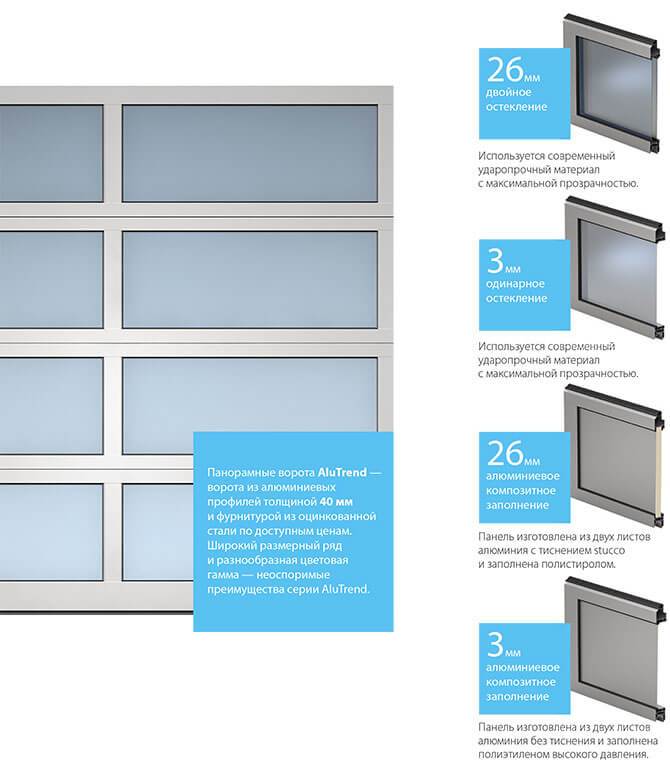

alutrend заполнение


Варианты заполнения:

  1. двойное остекление толщиной 26 мм с акриловыми листами толщиной 3 мм каждый (однокамерный блок 3-20-3)
  2. одинарное остекление с акриловым листом толщиной 3 мм
  3. композитная панель толщиной 26 мм, состоящая из двух алюминиевых листов с заполнением пространства между ними полистиролом. Наружный и внутренний алюминиевые листы панели имеют тиснение stucco.
  4. композитная панель толщиной 3 мм, состоящая из двух алюминиевых листов с заполнением пространства между ними полиэтиленом высокого давления. Наружный и внутренний алюминиевые листы гладкие.


В панорамных панелях серии AluTrend с двойным остеклением проставочные элементы между листами акрила не используются, в виду значительного расстояния между ними – 20 мм.
Двойные и тройные светопрозрачные вставки выпускаются с одним или двумя контурами герметизации. Двойной контур, по рекомендациям завода, стоит применять в случае, если параметры микроклимата в помещении могут привести к проявлению конденсата в светопрозрачных вставках. В светопрозрачной вставке с двумя контурами герметизации предусматривается дополнительное заполнение дистанционной рамки молекулярным ситом (влагопоглотителем) и нанесение второго контура герметика.
Для дополнительной защиты остекления от царапин может использоваться SAN-пластик со специальным антиабразивным покрытием.

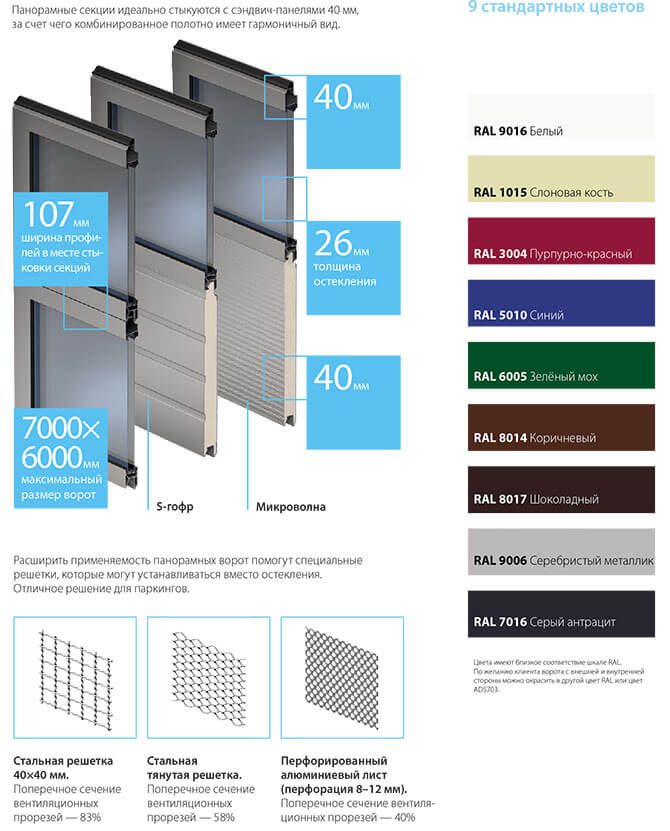

цвета профилей и варианты панелей алютренд
Также отличным вариантом альтернативного заполнения панорамных панелей может служить решетчатое заполнение. Весьма востребованным оно будет при необходимости постоянного проветривания помещения. Производителем разработано 3 вида решеток: стальная решетка, стальная тянутая решетка, перфорированный алюминиевый лист. Возможно комбинирование светопрозрачных элементов и альтернативного заполнения.
Для улучшения удобства эксплуатации ворот и увеличения их ресурса, компания Алютех предлагает врезную калитку для серии ворот AluTrend.
Три вида калиток для конкретных условий:

  • Калитка со стандартным порогом. Высота порога — 145 мм для АЛПС и 149 мм для АЛП. Устанавливается в ворота шириной от 4500 до 7000 мм.
  • Калитка с низким порогом. Высота порога — 100 мм. Устанавливается в ворота шириной от 2125 до 4500 мм.
  • Калитка с плоским порогом. Высота порога — 18 мм для ПО и 20 мм для АЛП, АЛПС. Устанавливается в ворота шириной от 2125 до 5000 мм.

Комплект встроенной калитки:

  • дверной доводчик линейного типа;
  • врезной замок;
  • противодождевой козырёк;
  • специальный ловитель, исключающий провисание створки;
  • комплект поворотных металлических ручек;
  • датчик открытой калитки.

Минимальная ширина ворот с калиткой составляет 2125 мм, минимальная высота 2460 мм. Монтаж калитки в крайние пролеты невозможен.


2) AluPro — профильная система без терморазрыва толщиной 45 мм.

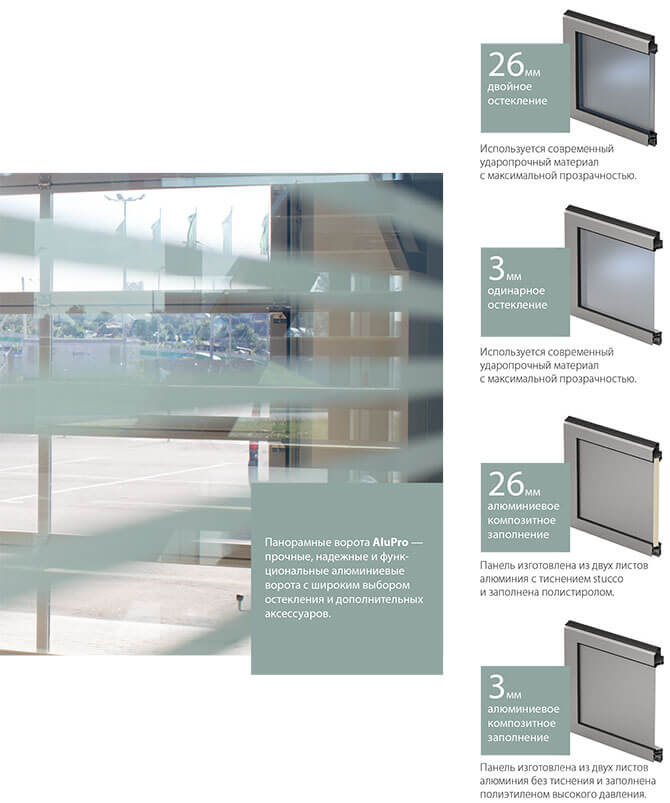

alupro заполнение


Варианты заполнения:

  1. двойное остекление толщиной 26 мм с акриловыми листами толщиной 3 мм каждый (однокамерный блок 3-20-3)
  2. одинарное остекление с акриловым листом толщиной 3 мм
  3. композитная панель толщиной 26 мм, состоящая из двух алюминиевых листов с заполнением пространства между ними полистиролом. Наружный и внутренний алюминиевые листы панели имеют тиснение stucco.
  4. композитная панель толщиной 3 мм, состоящая из двух алюминиевых листов с заполнением пространства между ними полиэтиленом высокого давления. Наружный и внутренний алюминиевые листы гладкие.


В панорамных панелях серии AluPro с двойным остеклением проставочные элементы между листами акрила не используются, в виду значительного расстояния между ними – 20 мм.
Двойные и тройные светопрозрачные вставки выпускаются с одним или двумя контурами герметизации. Двойной контур, по рекомендациям завода, стоит применять в случае, если параметры микроклимата в помещении могут привести к проявлению конденсата в светопрозрачных вставках. В светопрозрачной вставке с двумя контурами герметизации предусматривается дополнительное заполнение дистанционной рамки молекулярным ситом (влагопоглотителем) и нанесение второго контура герметика.
Для дополнительной защиты остекления от царапин может использоваться
SAN-пластик со специальным антиабразивным покрытием.

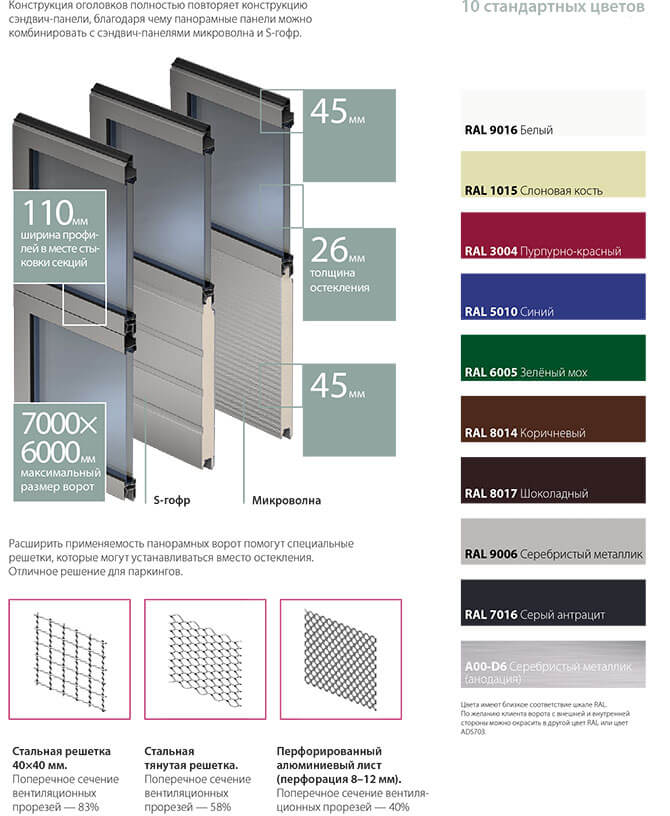

цвета профилей и варианты панелей алюпро

Также отличным вариантом альтернативного заполнения панорамных панелей может служить решетчатое заполнение. Весьма востребованным оно будет при необходимости постоянного проветривания помещения. Производителем разработано 3 вида решеток: стальная решетка, стальная тянутая решетка, перфорированный алюминиевый лист. Возможно комбинирование светопрозрачных элементов и альтернативного заполнения.
Для улучшения удобства эксплуатации ворот и увеличения их ресурса, компания Алютех предлагает врезную калитку для серии ворот AluPro.
Три вида калиток для серии AluPro:

  • Калитка со стандартным порогом. Высота порога — 145 мм для АЛПС и 149 мм для АЛП. Устанавливается в ворота шириной от 4500 до 7000 мм.
  • Калитка с низким порогом (для АЛПС). Высота порога — 100 мм. Устанавливается в ворота шириной от 2125 до 4500 мм.
  • Калитка с плоским порогом. Высота порога — 20 мм для АЛП, АЛПС. Устанавливается в ворота шириной от 2125 до 5000 мм.

Комплект встроенной калитки:

  • дверной доводчик линейного типа;
  • врезной замок;
  • противодождевой козырёк;
  • специальный ловитель, исключающий провисание створки;
  • комплект поворотных металлических ручек;
  • датчик открытой калитки.

Минимальная ширина ворот с калиткой составляет 2125 мм, минимальная высота 2460 мм. Монтаж калитки в крайние пролеты невозможен.


3) AluTherm — профильная система c терморазрывм толщиной 45 мм.

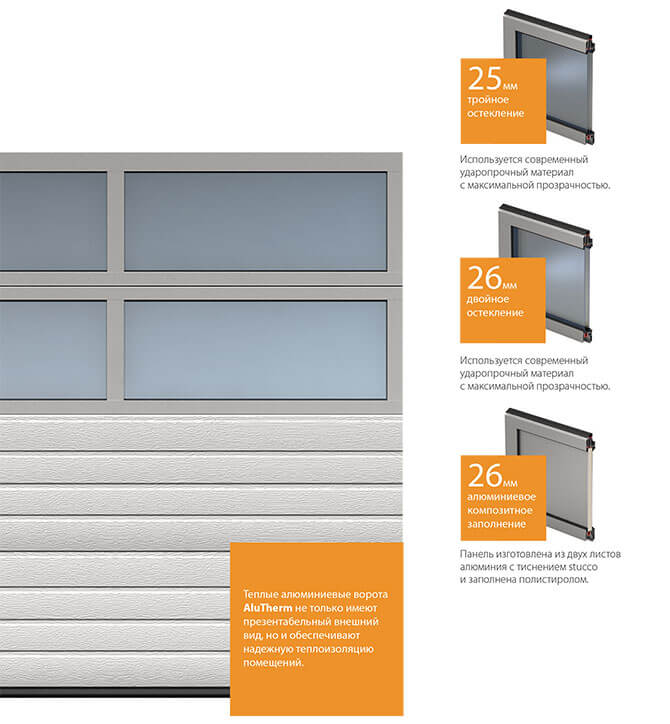

alutherm заполнение
Варианты заполнения:

  1. двойное остекление толщиной 26 мм с акриловыми листами толщиной 3 мм каждый (однокамерный блок 3-20-3)
  2. тройное остекление толщиной 25 мм с акриловыми листами толщиной 3 мм каждый (двухкамерный блок 3-8-3-8-3)
  3. композитная панель толщиной 26 мм, состоящая из двух алюминиевых листов с заполнением пространства между ними полистиролом. Наружный и внутренний алюминиевые листы панели имеют тиснение stucco.


В панорамных панелях серии AluTherm с тройным остеклением между листами акрила применяются прозрачные проставочные элементы. Это позволяет избежать соприкосновения акриловых листов, вызванного их изгибом в следствие температурных расширений, гигроскопичности и т.п.
Двойные и тройные светопрозрачные вставки выпускаются с одним или двумя контурами герметизации. Двойной контур, по рекомендациям завода, стоит применять в случае, если параметры микроклимата в помещении могут привести к проявлению конденсата в светопрозрачных вставках. В светопрозрачной вставке с двумя контурами герметизации предусматривается дополнительное заполнение дистанционной рамки молекулярным ситом (влагопоглотителем) и нанесение второго контура герметика.
Для дополнительной защиты остекления от царапин может использоваться SAN-пластик со специальным антиабразивным покрытием.

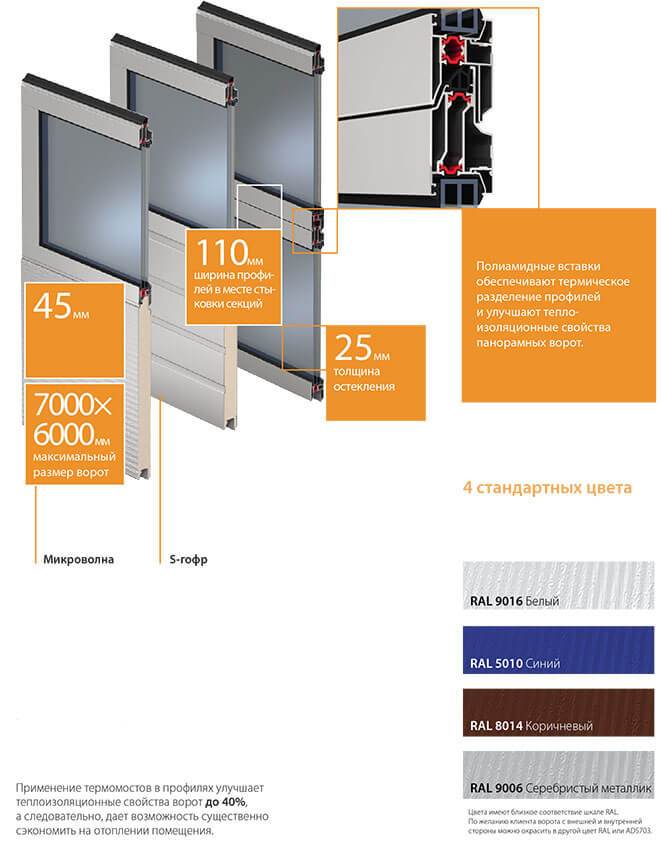

цвета профилей панорамных секционных ворот AluTherm
Серия ворот AluTherm не изготавливается с альтернативным заполнением стальной решеткой и перфорированным алюминиевым листом. Также в неё нельзя врезать калитку.

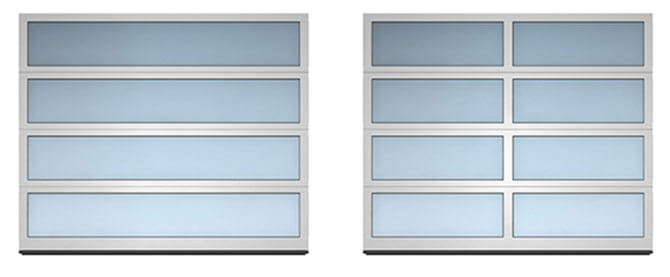

Ворота шириной до 3000 мм выпускают без импоста, шириной до 5000 мм могут выпускать с одним импостом. Схематично это выглядит следующим образом:
панорамные секционные ворота Алютех с импостом и без

Коэффициент сопротивления теплопередаче при использовании двойной акриловой вставки (двойное остекление):

  • AluPro – 0,22 м2 С/Вт
  • AluTherm – 0,29 м2 С/Вт

Коэффициент сопротивления теплопередаче при использовании тройной акриловой вставки (тройное остекление):

  • AluTherm – 0,36 м2 С/Вт


А теперь остановимся на общей составляющей панорамных секционных ворот и промышленных. В частности на типах подъёма ворот, комплектности поставки и обычных сэндвич-панелях, используемых в комбинированных типах полотна.
1) Типы подъемов для панорамных ворот абсолютно такие же, как и для промышленных ворот серии ProTrend и ProPlus. Поэтому информацию о них вы сможете найти в соответствующем разделе, перейдя по следующей ссылке. («промышленные секционные ворота»)
2) Тоже касается и обычной сэндвич-панели, являющейся составным элементом в комбинированных полотнах. Информацию о ней можно найти здесь (ссылка).

Состав стандартного комплекта ворот:

  • полотно ворот из панорамных и/или сэндвич-панелей с боковыми накладками;
  • комплект системы балансировки полотна ворот;
  • комплект кронштейнов (верхних регулируемых, боковых регулируемых, нижних), промежуточных петель, роликовых накладок. В серии ворот AluTrend они выполнены из оцинкованной стали, а в серии ворот AluPro и AluTherm из нержавеющей стали;
  • комплект угловых стоек с вертикальными направляющими и боковыми уплотнительными вставками;
  • комплект горизонтальных направляющих и радиусных профилей;
  • система подвешивания горизонтальных направляющих;
  • пружинный засов;
  • ручка;
  • канат для ручного опускания ворот;
  • комплект оцинкованного крепежа для сборки ворот;
  • устройство защиты от обрыва пружины (предохранительные храповые муфты);
  • устройство защиты от обрыва троса;
  • несущая стальная балка и комплект установочных кронштейнов для ворот высокого и вертикального типов монтажей под установку низко расположенного вала.

Возможные варианты стандартного комплекта ворот:

При ширине проема ворот более 5000 мм независимо от массы полотна применяются следующие элементы:

  • продольные усиливающие стальные профили, устанавливаемые на каждую вторую панель (за исключением содержащих встроенную калитку) для придания большей жесткости;
  • двойной комплект регулируемых боковых и верхних роликовых кронштейнов;
  • комплект удлиненных роликовых накладок вместо накладок меньшей длины;
  • комплект ходовых роликов с удлиненной осью;
  • широкие боковые накладки, устанавливаемые на торцы сэндвич-панелей.

Усиливающие стальные профили устанавливаются на полотне ворот шириной более 4,5м при следующих типах монтажа:

  • высокий с верхним/нижним расположением вала;
  • вертикальный с верхним/нижним расположением вала;
  • наклонный высокий с верхним/нижним расположением вала.

В случае невозможности изготовить ворота с одновальной системой балансировки по запросу рассматривается возможность изготовления ворот с двухвальной системой балансировки (дополнительная опция).

Опциональные элементы:

  • ригельный замок;
  • автоматика;
  • ручной цепной привод;
  • врезная калитка для AluTrend и AluPro;
  • устройство наружной разблокировки потолочного электропривода (внешний расцепитель);
  • блок для ручного подъема ворот;
  • система защиты от поддомкрачивания.


Для помещений с повышенной влажностью производителем рекомендуется использовать антикоррозийный комплект ворот, в отличие от стандартного он включает:

  • комплект нержавеющего крепежа;
  • нержавеющие тяговые тросы;
  • комплект направляющих с защитным покрытием;
  • ролики с нержавеющими осями.

По заказу возможна комплектация ворот электроприводом со степенью защиты оболочки IP65.
Данная опция применяется для серий ворот AluPro и AluTherm.

Панорамные секционные ворота у компании Ryterna (ООО «Ритерна») представлены серией TLP FV (Full View).
Ворота с панорамными остеклением являются довольно специфическим типом ворот. С одной стороны, вы получаете великолепную светопроницаемость, т.е. максимальное количество света в помещении и оригинальное дизайнерское решение. А с другой стороны, у таких ворот коэффициент сопротивления теплопередаче будет меньше, если сравнивать с обычными секционными воротами, да и видимость всего, что происходит внутри не всегда приемлема. Именно поэтому чаще всего ворота данного типа встречаются в автосалонах, автомойках, на станциях технического и сервисного обслуживания.
Секции ворот данного типа компания Ритерна производит из анодированного алюминиевого профиля.

Он бывает двух видов:

  • FV (обычный);
  • FV thermo (утепленный).

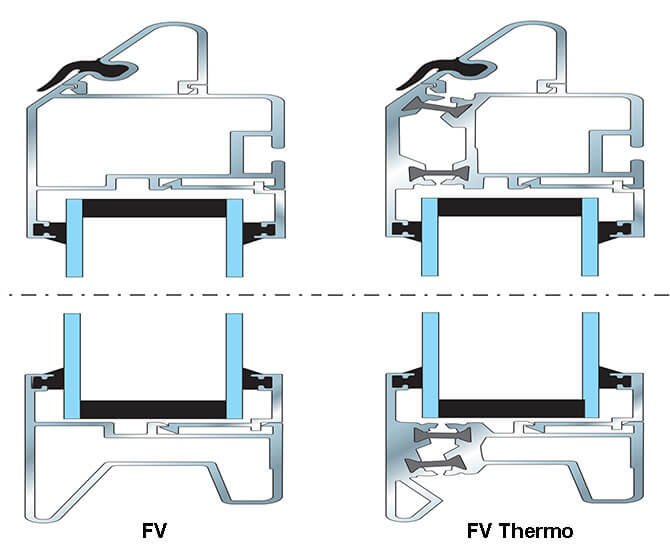

профиль FV и FV Thermo панорамных секционных ворот Ритерна
Улучшение теплоизоляционных свойств алюминиевого профиля достигается с помощью использования специальных полиамидных вставок, препятствующих образованию «мостика холода», отделяя тем самым внешнюю часть профиля панели от внутренней.
Панорамные секции остекляются одинаково, вне зависимости от типа алюминиевого профиля.
Данная серия практически не имеет ограничений по размерам проема: максимальная ширина – 7000 мм, максимальная высота – 6000 мм.

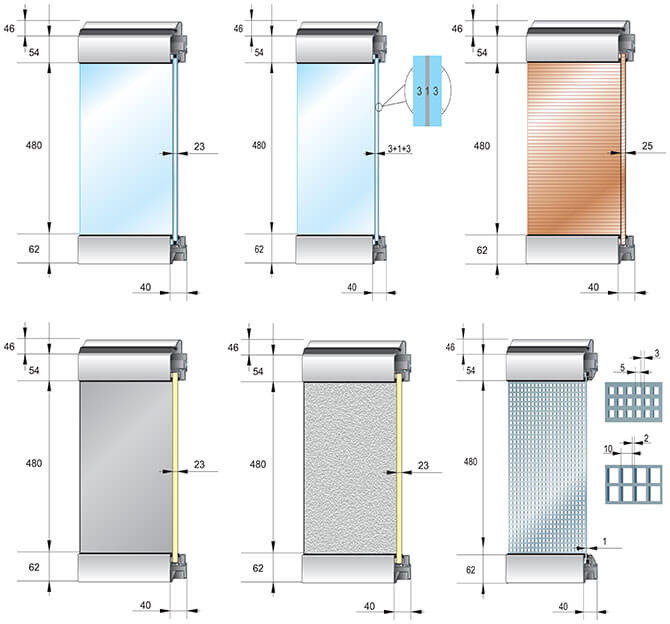

Виды остекления панорамных панелей:
типы остекления для секционных панорамных ворот Ритерна

1) Остекление двойным пластиковым стеклопакетом толщиной 23 мм с защитой стекла внутренней и внешней от царапин. Может быть прозрачным, матовым и текстурным.
Высота ячейки 480 мм, максимальная ширина 1200 мм. Максимальная ширина панели – 9000 мм.
2) Остекление «триплексом» - два слоя органического стекла склеены между собой полимерной пленкой (3+1+3). Возможно остекление в одно стекло (триплекс), так и стеклопакетом из двух стекол (триплексов). Высота ячейки 480 мм, максимальная ширина 1500 мм. Максимальная ширина панели – 4000 мм.
3) Остекление ячеистым поликарбонатом толщиной стеклопакета 25 мм: прозрачным, зеленым, коричневым. Высота ячейки 480 мм, максимальная ширина ячейки 3000 мм. Максимальная ширина панели – 7000 мм.
4) Закаленное стекло. Высота ячейки 480 мм, максимальная ширина 1500 мм. Максимальная ширина панели – 5000 мм.
5) Вставки из тонкой 23 мм сэндвич-панели с текстурой «стукко» либо гладкая.
6) Вставки из перфорированного оцинкованного стального листа. Бывают двух видов, в зависимости от размера ячейки листа: 5х5 мм и 10х10 мм. Панорамные секции с такими листами имеют модельное обозначение TLT.

Теперь остановимся немного подробнее на вариантах исполнения панорамного полотна:
варианты исполнения полотна

  1. Стандартное остекление – панорамное полотно состоит из панелей, разделенных на прямоугольные ячейки. Данный тип остекления может использоваться с врезной калиткой.
  2. Частичное остекление – нижняя панель выполнена из обычной сэндвич-панели, все остальные панели панорамные в стандартном остеклении. Данный тип остекления также может использоваться с врезной калиткой.
  3. Комбинированное остекление – это сочетание обычных сэндвич-панелей и панорамных панелей в стандартном остеклении, в зависимости от необходимого количества естественного освещение в помещении. Данный тип остекления также может использоваться с врезной калиткой.

*Возможность сплошного остекления для вашего проёма необходимо уточнять у специалиста компании.

Также, как и в серии TLP, имеется возможность врезать калитку.

  • Калитка со стандартным порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 100 мм. Устанавливается в ворота шириной от 2000 до 5000 мм.
  • Калитка с высоким порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 170 мм. Устанавливается в ворота шириной от 5000 до 7000 мм.
  • Калитка с плоским порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 25 мм. Устанавливается в ворота шириной от 2000 до 5000 мм.

Комплект врезной калитки:

  • дверной доводчик линейного типа;
  • врезной замок с цилиндром и ключами;
  • комплект поворотных ручек с алюминиевыми накладками;
  • датчик открытой калитки (опционально).

Для гарантии безопасности все ворота серии TLP FV укомплектовываются устройством защиты от обрыва пружины и устройством защиты от обрыва троса.

Варианты установки направляющих (типы подъема) абсолютно идентичны серии ворот TLP. Информацию по ним Вы сможете найти в разделе промышленные секционные ворота. (ссылка)
Аналогично и с обычной сэндвич-панелью, являющейся составным элементом в комбинированных полотнах. Информация о ней содержится здесь. (ссылка).

Стандартный комплект поставки для ворот серии TLP FV:

  • полотно из комбинации либо полностью из панорамных секций (рама из анодированного алюминия с пластиковым стеклопакетом). Профиль секций с защитой от травмирования пальцев.
  • торсионный механизм, рассчитанный на 25 000 циклов;
  • система направляющих (вертикальные и горизонтальные) из оцинкованной стали;
  • верхние, боковые и нижние кронштейны, комплект внутренних петель;
  • уравновешивающая система с торсионными пружинами (ресурс не менее 25 000 циклов) с защитой от поломки;
  • задвижка;
  • фирменная врезная ручка;
  • профили для крепления;
  • комплект амортизаторов/отбойников, шнур для закрывания высоких ворот (в зависимости от конструкции ворот);
  • фирменная упаковка;
  • устройство защиты от обрыва пружины;
  • устройство защиты от обрыва троса;

Опциональные элементы:

  • автоматика;
  • ручной цепной привод;
  • врезная калитка;
  • ригельный замок;
  • устройство внешней разблокировки для электропривода.

Номенклатура выпускаемых панорамных секционных ворот компании Hormann весьма широка и насчитывает 9 серий:

  • APU F42, APU F42 Thermo, APU 67 Thermo;
  • ALR F42, ALR F42 Thermo, ALR 67 Thermo;
  • ALR F42 Glazing, ALR 67 Thermo Glazing, ALR F42 Vitraplan.

Однако, пусть Вас не пугает такое количество наименований, разобраться в них и выбрать ворота, соответствующие заявленным техническим параметрам не составит особого труда. И Вы в этом сейчас убедитесь лично.

Итак, по порядку — серия APU. Как видно на картинке ниже, общей составляющей у всех моделей данной серии является наличие нижней стальной сэндвич-панели. Сам производитель позиционирует эту серию, как остекленные алюминиевые ворота со стальной секцией цоколя. Секция цоколя выполнена из обычной сэндвич-панели с заполнением из вспененного полиуретана высотой 750 мм. Структура цоколя на выобор может быть Stucco (Стукко) или же Micrograin (Микроволна).

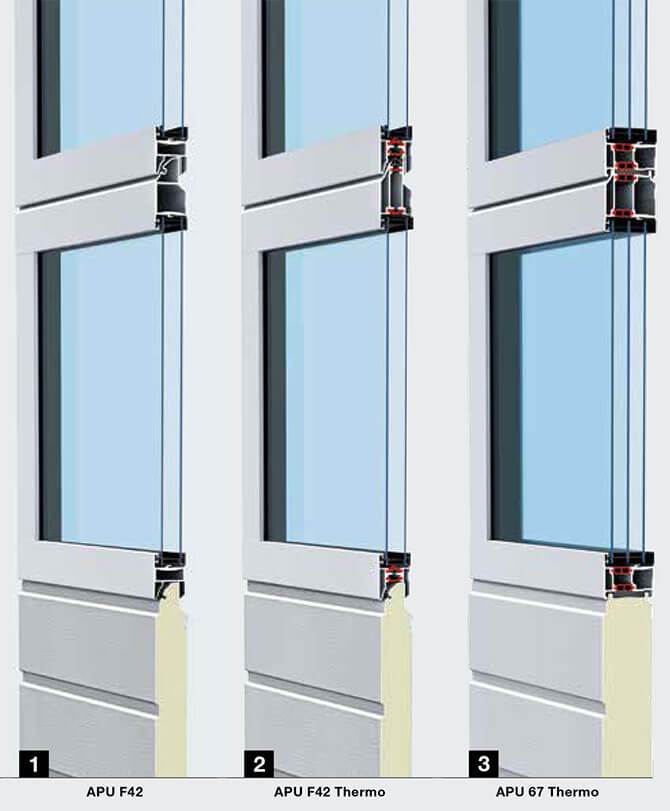

серия панорамных ворот Хёрман APU
Модельный ряд серии панорамных секционных ворот APU:
1) APU F42 – рамы изготовлены из прессованного алюминиевого профиля без термического разделения, толщиной 42 мм. Ворота данной серии производитель изготавливаются преимущественно для неотапливаемых или слабо отапливаемых/охлаждаемых помещений.
Максимальная ширина – 8000 мм, максимальная высота – 7500 мм. Если ворота изготавливаются с врезной калиткой, то максимальная ширина уменьшается до 7000 мм.
Коэффициент сопротивления теплопередаче ворот с двойным остеклением без калитки и ThermoFrame по EN 13241-1 составляет — 0,29 м2*К/Вт.
2) APU F42 Thermo - рамы изготовлены из прессованного алюминиевого Thermo профиля, с термическим разделением внутренней и внешней стороны, толщиной 42 мм. Серийно изготавливаются с двойным остеклением толщиной 26 мм. Компания Hormann позиционирует данную серию ворот для помещений, где теплоизоляция стоит далеко не на последнем месте. Максимальная ширина ворот с использованием врезной калитки и без – 7000 мм, максимальная высота – 7500 мм.
Коэффициент сопротивления теплопередаче ворот с двойным остеклением без калитки и ThermoFrame по EN 13241-1 составляет — 0,34 м2*К/Вт.
3) APU 67 Thermo - рамы изготовлены из прессованного алюминиевого Thermo профиля, с термическим разделением внутренней и внешней стороны, толщиной 67 мм. Серийно изготавливаются с тройным остеклением. Компания Hormann позиционирует данную серию ворот для помещений, где теплоизоляция имеет приоритетное значение. Максимальная ширина ворот – 10 000 мм, максимальная высота – 7500 мм. Если ворота изготавливаются с врезной калиткой, то максимальная ширина уменьшается до 7000 мм.
Коэффициент сопротивления теплопередаче ворот с тройным остеклением без калитки и ThermoFrame по EN 13241-1 составляет — 0,48 м2*К/Вт.
Из всего написанного выше напрашивается достаточно простой вывод - различия в модельном ряду серии APU заключаются в используемом алюминиевом профиле, в его толщине и наличии либо отсутствии термического разделения.


Давайте дальше таким же образом рассмотрим серию панорамных секционных ворот ALR. Отличительной особенностью или, как ещё можно назвать, общей составляющей данной серии ворот является исполнение нижней секции ворот. По умолчанию она производится из алюминиевого профиля заполненного филенками с оттиском Stucco (Стукко). Филенки изготавливаются из стальных листов заполненных вспененным полиуретаном. Однако, без каких-либо надбавок к цене, ворота полностью могут быть изготовлены из остекленных панелей, в том числе и нижняя секция.

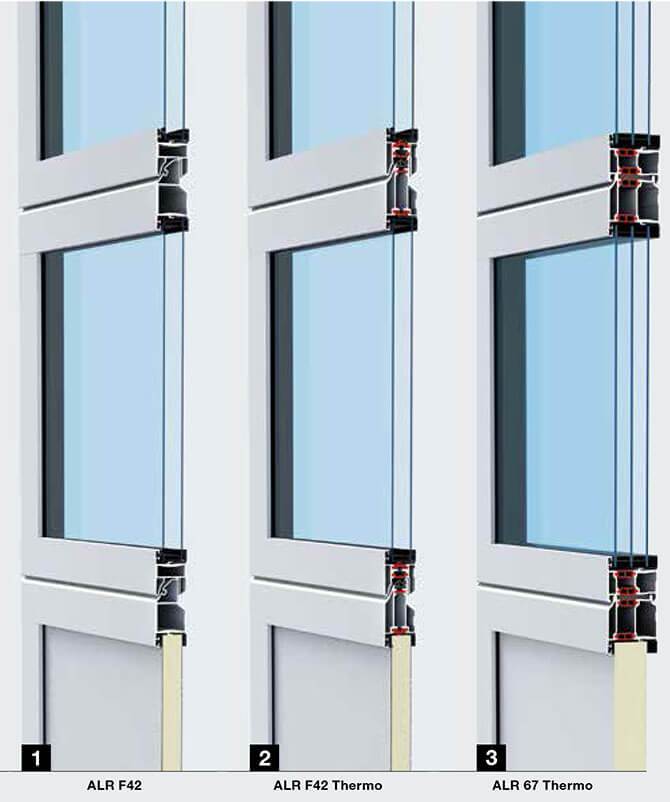

серия панорамных секционных ворот ALR Хёрманн
Модельный ряд серии панорамных секционных ворот ALR:
1) ALR F42 – материал обрамляющих профилей — прессованный алюминий. Термическое разделение отсутствует, толщина алюминиевого профиля 42 мм. Ворота данной модели производитель характеризует как ворота с крупноформатным остеклением и современным дизайном.
Максимальная ширина – 8000 мм, максимальная высота – 7500 мм. Если ворота изготавливаются с врезной калиткой, то максимальная ширина уменьшается до 7000 мм.
Коэффициент сопротивления теплопередаче ворот с двойным остеклением без калитки и ThermoFrame по EN 13241-1 составляет — 0,28 м2*К/Вт.
2) ALR F42 Thermo - материал обрамляющих профилей — прессованный алюминий. Термическое разделение присутствует, поэтому и модель ворот в названии имеет приставку Thermo, толщина самого профиля 42 мм. Ворота данной модели сочетают в себе максимальную прозрачность и хорошую теплоизоляцию.
Максимальная ширина ворот с использованием врезной калитки и без – 7000 мм, максимальная высота – 7500 мм.
Коэффициент сопротивления теплопередаче ворот с двойным остеклением без калитки и ThermoFrame по EN 13241-1 составляет — 0,33 м2*К/Вт.
3) ALR 67 Thermo - материал обрамляющих профилей — прессованный алюминий. Алюминиевые Thermo профиля, с термическим разделением внутренней и внешней стороны, толщиной 67 мм. Серийно изготавливаются с тройным остеклением. Компания Hormann позиционирует данную серию ворот для помещений, где теплоизоляция имеет приоритетное значение. Максимальная ширина ворот – 10 000 мм, максимальная высота – 7500 мм. Если ворота изготавливаются с врезной калиткой, то максимальная ширина уменьшается до 7000 мм.
Коэффициент сопротивления теплопередаче ворот с тройным остеклением без калитки и ThermoFrame по EN 13241-1 составляет — 0,45 м2*К/Вт.
Вывод - как и в серии APU, мы видим, что различия в модельном ряду серии ALR обусловлены толщиной обрамляющих алюминиевых профилей и наличием либо отсутствием термического разделения.


Следующей серией панорамных секционных ворот компании Hormann, на которой мы остановимся будет ALR F42 Glazing, ALR 67 Thermo Glazing.

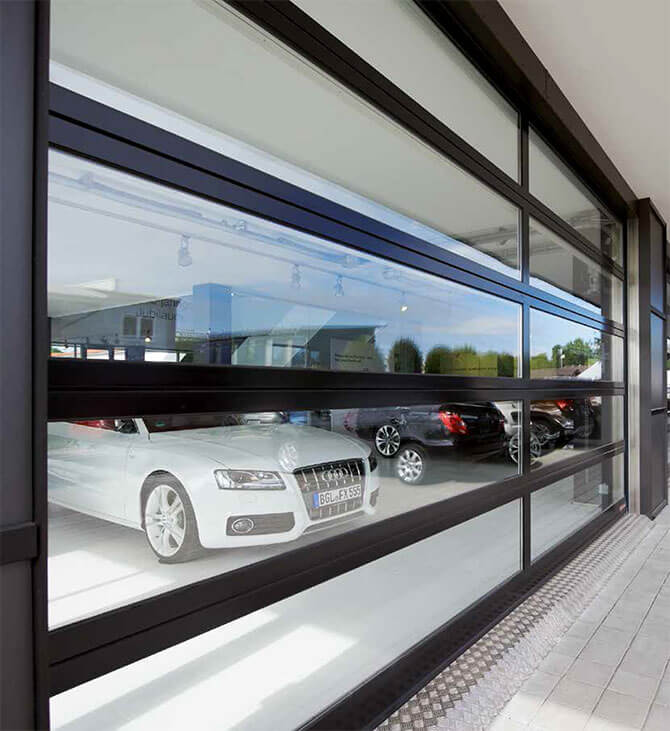

панорамные секционные ворота alr f42 glazing

Данный модельный ряд представляет собой ворота витринного типа со сплошными полями остекления выполненными из натурального стекла. Ворота шириной до 3330 мм можно изготовить без вертикальных перекладин. Врезать калитку в данную серию ворот не представляется возможным.

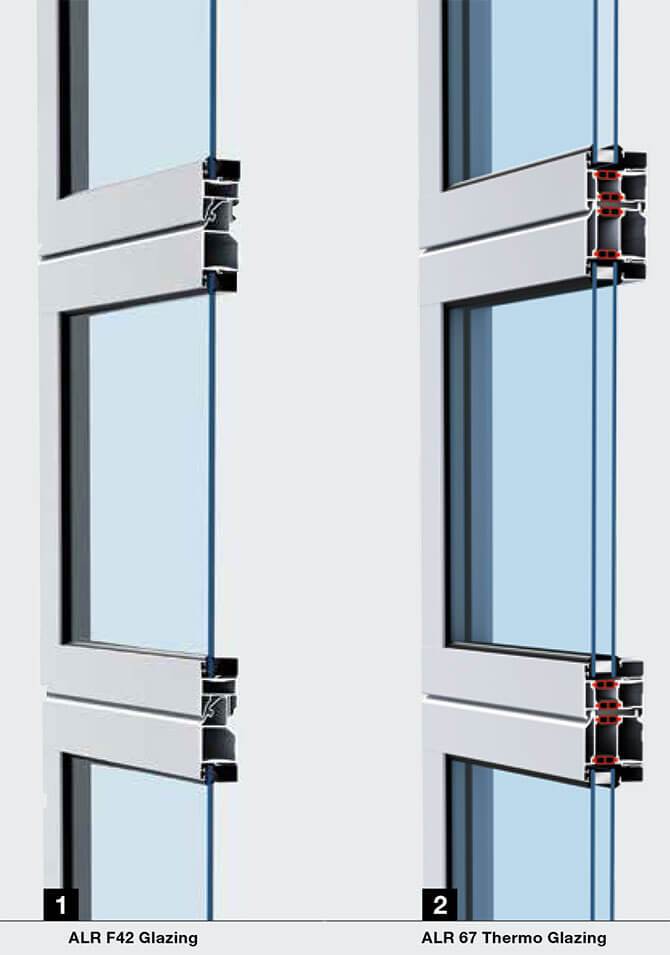

серия панорамных секционных ворот ALR Glazing Хёрманн
Модельный ряд данной серии панорамных секционных ворот представлен 2-мя моделями:
1) ALR F42 Glazing – материал обрамляющих профилей — прессованный алюминий. Термическое разделение отсутствует, толщина алюминиевого профиля 42 мм. Ворота данной модели производитель характеризует как ворота витринного типа, идеально подходящих для торговых залов и выставочных помещений, где главными являются эстетические параметры ворот и их прозрачность. По умолчанию изготавливаются с одинарным остеклением.
Максимальная ширина данного типа ворот – 5500 мм, максимальная высота соответственно – 4000 мм.
Коэффициент сопротивления теплопередаче ворот с одинарным остеклением без ThermoFrame по EN 13241-1 составляет — 0,16 м2*К/Вт.
2) ALR 67 Thermo Glazing - материал обрамляющих профилей — прессованный алюминий. Алюминиевые Thermo профиля, с термическим разделением внутренней и внешней стороны, толщиной 67 мм. Идеально подходят, когда требуется совместить максимальную прозрачность и теплоизоляцию ворот, например в отапливаемых выставочных залах. По умолчанию изготавливаются с двойным остеклением.
Максимальная ширина ворот – 5500 мм, максимальная высота – 4000 мм.
Коэффициент сопротивления теплопередаче ворот с двойным остеклением без ThermoFrame по EN 13241-1 составляет — 0,33 м2*К/Вт.


Рассмотрение панорамных секционных ворот компании Хёрманн мы закончим эксклюзивной серией ALR F42 Vitraplan. Эффектный вид данной модели ворот достигается за счёт установленного заподлицо поверх алюминиевых профилей прозрачного затемненного остекления с зеркальной отражающей поверхностью. Рамный профиль выполнен в цвет гармонирующий с оттенком остекления: коричневым или же серым. Как Вы уже успели заметить эстетика просто на высоте, сразу же хочется установить такие же себе.

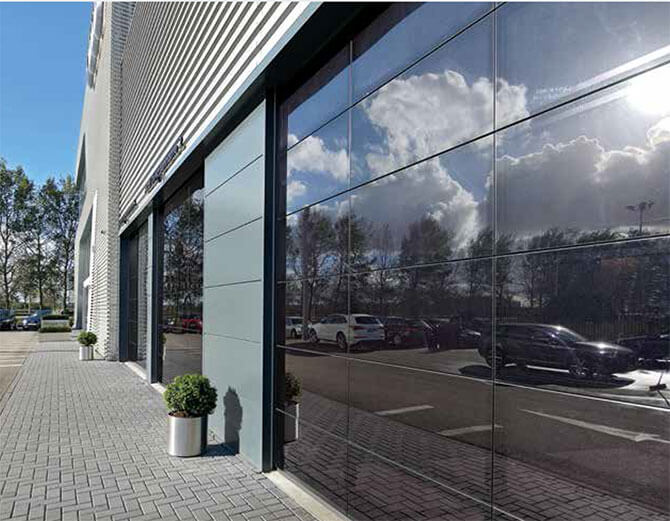

панорамные секционные ворота alr f42 vitroplan
Врезать калитку в данный тип ворот не представляется возможным. Рамный профиль изготовлен из прессованного алюминия. Толщина профиля составляет 42 мм, без термического разделения. По умолчанию ворота изготавливаются с двойным остеклением. В разрезе секция ворот выглядит следующим образом:

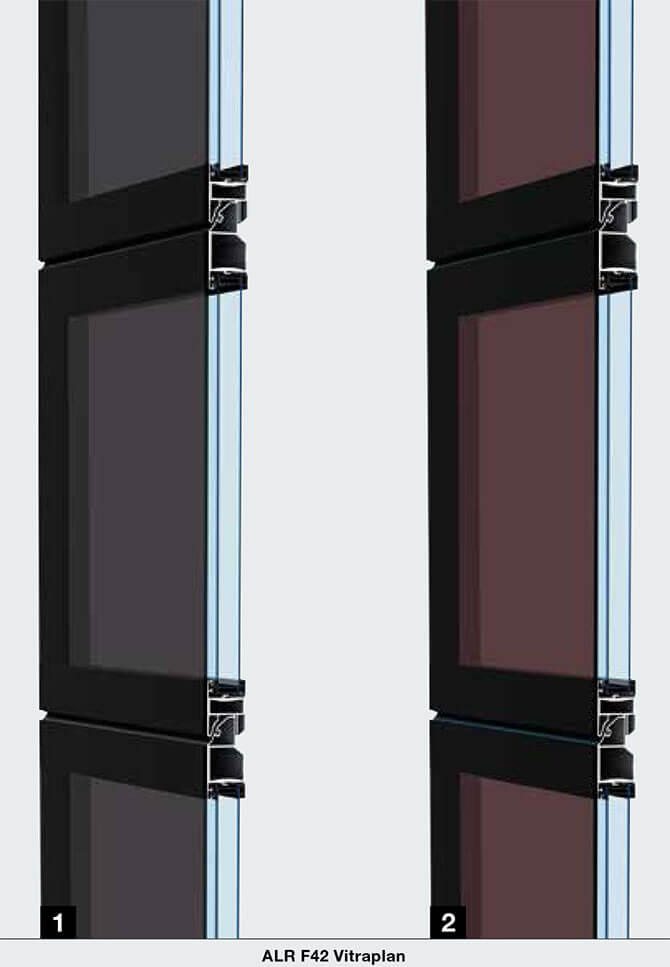

серия панорамных секционных ворот ALR F42 Vitroplan Хёрманн
Максимальная ширина данного типа ворот – 6000 мм, максимальная высота соответственно – 7500 мм.
Коэффициент сопротивления теплопередаче ворот с двойным остеклением без ThermoFrame по EN 13241-1 составляет — 0,31 м2*К/Вт.


Стоит обратить внимание!
1)Во всех типах панорамных ворот, кроме ALR F42 Glazing и ALR 67 Thermo Glazing материал остекления фирменный пластик — Duratec, обладающий высокой степенью прозрачности и в то же время высокой устойчивостью к царапинам.
2)Для улучшения теплоизоляционных свойств любого типа панорамных секционных ворот компания Хёрманн предлагает такие опциональные элементы, как двойное климатическое остекление (ESG) и ThermoFrame.
3) Типы подъёма (варианты установки) панорамных ворот ничем не отличаются от обычной промышленной серии ворот, поэтому при необходимости в можете найти информацию в разделе промышленные секционные ворота.
