Гаражные секционные ворота
Гаражные секционные ворота
Рынок Республики Беларусь представлен 4-мя крупнейшими производителями секционных ворот. Некоторые из них на слуху, некоторые малоизвестны, однако это никоим образом не отражает качество выпускаемой ими продукции, в частности гаражных секционных ворот. Поэтому добро пожаловать на просторы нашего портала, созданного специально для того чтобы любой человек в короткий промежуток времени смог определиться с выбором производителя и компании поставщика ворот для своего дома и не только.
Если решение о покупке уже принято, то рекомендуем почитать - на что обратить внимание при покупке гаражных секционных ворот.
А данный раздел нашего сайта посвящен детальному рассмотрению гаражных (бытовых) секционных ворот. Информацию об остальных сериях ворот Вы сможете найти в разделе промышленные секционные ворота.
И начнем мы с определения потребительских характеристик секционных ворот от российского производителя группы компаний «DoorHan» (Дорхан). На данный момент компания осуществляет выпуск 4-х серий секционных ворот:
- RSD01 BIW – бытовые секционные ворота с пружинами растяжения;
- RSD02 (RSD02 Premium) бытовые секционные ворота с торсионным механизмом (секционные ворота с торсионным механизмом премиум класса);
- ISD01 промышленные секционные ворота с торсионным механизмом;
- ISD02 – панорамные секционные ворота.
Рассмотрим общие технические составляющие элементов бытовых секционных ворот серий RSD01 BIW и RSD02:
1. В первую очередь, остановимся на основной составляющей секционных ворот – это сэндвич-панель.
Группа компаний «DoorHan» для своих ворот производит панели толщиной 40 мм, соответствующие по теплоизоляции и прочности полотна российским и европейским стандартам. Сэндвич-панель состоит из двух листов оцинкованной стали толщиной 0,45 мм. Лист с обеих сторон покрыт цинком плотностью 275 мг/ м2. С внутренней стороны, прилегающей к утеплителю, листы дополнительно покрываются эпоксидным грунтом толщиной 5 мкм. С внешней стороны, поверх слоя цинка, стальные листы покрываются полиэстером толщиной 25 мкм. Для дополнительной защиты на листы наносится пленка толщиной 0,05 мм.
Для обеспечения стабильной теплоизоляции (от +70 до -50 С) используется высококачественный утеплитель – пенополиуретан с углеводородным вспенивателем (пентаном). Он обеспечивает высокую адгезию внешнего и внутреннего листов металла, что гарантирует целостность конструкции панели.
Основной отличительной особенностью панелей DoorHan является то, что передний и задний стальные листы панели не завальцованы друг с другом. Благодаря этому отсутствует «мостик холода», образуется разрыв, обеспечивающий термическое сопротивление ворот, именно поэтому на стыках панели не промерзают. В верхней и нижней частях панели пенополиуретан изолирован негигроскопичным и износостойким уплотнителем — энергофлексом. В местах крепления петель, соединяющих панели полотна, расположено специальное усиление — стальные пластины шириной 30-40 мм и толщиной 1 мм, повышающие прочность соединений, а также увеличивающие жесткость конструкции и взломостойкость ворот.
Для наглядного восприятия написанного выше рекомендуем воспользоваться схематическим изображением панели гаражных секционных ворот компании «DoorHan».
2. Во-вторых, остановимся подробнее на остальных комплектующих секционных ворот: направляющих, пружинах, кронштейнах, роликах, уплотнителях и т.д.
- Угловые стойки и вертикальные направляющие изготовлены из оцинкованной стали толщиной 1,5 мм; горизонтальные направляющие (изгибы) выполнены также из оцинкованной стали толщиной 1,5 мм.
- По всему периметру проема ворота оснащены многокамерными резиновыми уплотнителями: на каждой вертикальной угловой стойке – боковой уплотнитель, на верхней и нижней панелях полотна ворот – соответственно верхний и нижний уплотнители.
- Концевые и опорные кронштейны выполнены из оцинкованной стали толщиной 2мм.
- Ролик, используемый в воротах имеет общую длину 120 мм, выполнен с запрессованным подшипником, статическая нагрузка до 35-50 кг.
- Торсионные пружины: проволока соответствует DIN 10270, имеет порошковую покраску в RAL7004.
- Верхние, нижние боковые опоры с роликодержателями, промежуточные петли, калиточные петли изготовлены из оцинкованной стали толщиной 2 мм с дополнительным полимерным (антикоррозионным) покрытием в RAL9003.
- Трос из нержавеющей стали диаметром от 3 до 6 мм, в зависимости от типа подъёма и площади ворот.
А теперь немного цифр, которые дополнят общую картину, касаемо технических параметров секционных ворот DoorHan.
| Параметр | Показатель |
|---|---|
| Сопротивление теплопередаче полотна ворот, м?·°С/Вт, класс (ГОСТ 31174-2003) | 1,13 |
| Звукоизоляция, дБ, класс (ГОСТ 31174-2003) | 24 |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174-2003) | 460 |
| Безотказность, количество циклов открывания - закрывания (ворот/пружин), не менее | 120000/25000 |
| Усилие ручного открытия и закрывания ворот, H, не более | 150 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174-2003) | 250 |
| Вес полотна ворот, кг/м? | 13 |
| Объемная воздухопроницаемость, м?/м? ч, (ГОСТ 31174-2003) | 4,9 |
RSD01 BIW. Серия ворот предназначенная и конструктивно приспособленная для установки в проемы с ограниченной притолокой и боковыми расстояниями (пристенками).
Требования к проёму. Минимальное значение притолоки – 100 мм; 130 мм для установки с электроприводом, минимальные боковые расстояния – 100 мм. Если говорить научным языком такой вид монтажа называется низким (низкий подъем). Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 230 мм, с потолочным электроприводом - на 40-60 мм.
Встроенный монтаж. Также для этой серии ворот возможен встроенный тип монтажа, хорошее решение, когда нет возможности установить ворота внутри гаража, т.е. отсутствуют пристенки и/или притолока. При таком монтаже направляющие устанавливаются на декоративные наличники, прикрепленные к стене при помощи кронштейнов с возможностью установки под разными углами и регулировкой прижатия (10 мм); специальные уплотнители в профилях наличников нивелируют неровности стен, обеспечивая герметичность. Сами наличники изготовлены из алюминиевого экструдированного профиля с заводской полимерной покраской. Однако у данного типа монтажа есть один недостаток, в связи с установкой в сам проем, «съедается» часть въездного пространства, а именно по 125-130 мм с каждой из сторон и 125-130 мм по высоте.
Фальшпанель. При нехватке высоты перемычки, как вариант, решением может служить установка фальшпанели. Она может быть изготовлена как из сэндвич-панели, так и профильной трубы, деревянного бруса либо любого другого материала, на который можно закрепить металлический профиль с резиновым уплотнителем.
Балансировка полотна осуществляется за счет пружин растяжения с механизмом «пружина в пружине», который не позволяет воротам упасть в случае разрыва одной из пружин.
Заявленный ресурс эксплуатации – 25 000 циклов открытия/закрытия.С каждой стороны ворот применяется система двойного троса, которая призвана обеспечить дополнительную степень безопасности в случае обрыва одного из тросов.
Секционные ворота серии RSD01 BIW имеют ряд ограничений по максимальной высоте и ширине проема:
Максимальная ширина въездного проёма – 3500 мм, a максимальная высота – 3000 мм.
Стоит обратить внимание, что чем больше ширина ворот, тем меньше может быть их высота и наоборот. Так, например, при максимальной ширине ворот в 3500 мм, их высота не может превышать 2200 мм и наоборот при максимальной высоте в 3000 мм, ширина не может превышать 2600 мм.
Калитка. Также необходимо иметь ввиду, что в данную серию ворот нельзя встроить калитку. Остальные дополнительные опции, такие как окна, замок, внешний расцепитель и электропривод можно будет установить.
Что касается внешних отличительных особенностей в этой серии вместо нижнего алюминиевого профиля используется встраиваемый стальной профиль, в котором размещается нижний резиновый уплотнитель и вместо стандартной ручки используется алюминиевая ручка высокой прочности.
- пружинный механизм, рассчитанный на 25 000 циклов;
- система направляющих (вертикальные и горизонтальные направляющие);
- полотно ворот из сэндвич-панелей толщиной 40мм;
- ручка;
- задвижка;
- комплект крепежа и метизов для крепления направляющих и сборки элементов ворот;
- пакет технической документации.
Опциональными являются следующие элементы:
- ригельный замок;
- окно;
- электропривод для секционных ворот;
- устройство внешней разблокировки электропривода, расцепитель.
RSD02. Наиболее популярная серия ворот компании DoorHan с оптимальными конструкторскими и дизайнерскими решениями. Имеет широкий перечень типов подъемов, которые дают возможность смонтировать секционные ворота в гараж с практически любыми особенностями геометрии внутреннего пространства помещения.
Требования к проёму. Минимальное значение притолоки для данной серии ворот – 160 мм, минимальные боковые расстояния – 120 мм.
Данная серия секционных ворот практически не имеет ограничений по размерам проема и целиком и полностью удовлетворяет потребностям бытового сектора секционных ворот:
Максимальная ширина въездного проёма – 6000 мм, a максимальная высота – 3500 мм.
Балансировка полотна в воротах RSD02 осуществляется за счет торсионного механизма, рассчитанного на 25 000 циклов эксплуатации.
Для обеспечения дополнительной безопасности на ворота серии RSD02 могут устанавливаться системы защиты от обрыва пружины и защиты от обрыва троса, которые не позволят воротам упасть в случае обрыва пружины либо троса соответственно.
На ворота площадью свыше 8м2 система защиты от обрыва пружины входит в стандартный комплект поставки и устанавливается на торсионный механизм по умолчанию. Тогда как установка системы защиты от обрыва троса является опцией устанавливаемой по желанию заказчика.
Калитка. Конструкция ворот и использование торсионного механизма позволяет встроить в данную серию ворот врезную калитку. Отличное решение, которое позволяет попасть в помещение при закрытых воротах, что естественно упрощает эксплуатацию секционных ворот.
Обрамление проема и створка калитки изготовлены из усиленных алюминиевых профилей. Для сохранения термоизоляционных свойств ворот, по периметру калитки используется двойная система уплотнителей. Врезные калитки изготавливаются в том же дизайнерском исполнении, что и секционные ворота. Ручки выполнены из нержавеющей стали; цилиндр замка с вертушкой с внутренней стороны и ключом с обратной, внутренние петли, скрывающие заклепочные соединения, заглушки на торцах, визуально улучшающие стык профиля.
Компания DoorHan предлагает две серии калиток — V4 и V5:
- Калитка V4 с встроенным доводчиком. Ширина — 900 мм; высота — от 1700 до 2300 мм. Высота порога — 70 мм. Устанавливается в ворота шириной от 2600 до 6000 мм.
- Калитка V5 с низким порогом и встроенным доводчиком. Ширина — 900 мм; высота — от 1700 до 2300 мм. Высота порога — 20 мм. Устанавливается в ворота шириной от 2000 до 4500 мм.
Боковые расстояния от калитки до краев в любой серии калиток полотна недолжны быть менее 400 мм.
Остановимся подробнее на типах подъема (способах монтажа) данной серии ворот.
- Низкий тип подъема барабан спереди – конструктивно приспособленный вариант установки секционных ворот с торсионным механизмом в минимальную притолоку и боковые расстояния. Если вы хотите установить ворота серии RSD02, то параметр притолоки у Вас должен быть не менее 160 мм при установке без электропривода и 190 мм при установке с электроприводом, а боковых расстояний не менее 120 мм. Возможность установки торсионного механизма в такие маленькие параметры притолоки достигается за счет использования специального внутреннего опорного кронштейна и горизонтальных направляющих с укороченным изгибом.
Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 245 мм, с потолочным электроприводом - на 40-60 мм. - Низкий тип подъема барабан сзади – конструктивное решение, предназначенное для тех случаев, когда параметры притолоки гаража не позволяют разместить на ней торсионный механизм, возможно на притолоке проходят трубы или что-то подобное. В этом случае торсионный механизм выносится в конец горизонтальных направляющих. Как и в низком подъеме барабан спереди, для установки торсионного механизма с задним расположением вала требуется свободное пространство, а именно 150 мм. Боковые пристенки должны быть не менее 120 мм.
Как и в низком подъеме барабан спереди в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна: без использования электропривода на 240 мм, с потолочным электроприводом - на 40-60 мм. - Стандартный тип подъема – используется, исходя из названия, в данной серии ворот при стандартных значениях притолоки от 350 мм до 520 мм, боковых расстояниях от 120 мм. Данные цифры заявлены производителем в технической документации, т.е. их можно считать рекомендуемыми. Однако опираясь на опыт можно смело заявить, что если для Вас размещение полотна ворот в открытом состоянии непосредственно под самым потолком не имеет ключевого значения, то стандартный тип подъема можно установить на притолоку до 900 мм включительно.
При использовании стандартного подъема нижняя панель полотна не перекрывает часть проема по высоте, как это происходит в низких типах подъема. - Высокий (повышенный) тип подъема – этот способ установки секционных ворот идеально подходит в случае необходимости максимально сохранить внутреннее пространство гаража при достаточно высокой притолоке от 520 мм. В данном случае вертикальные направляющие изготавливаются максимальной длины и занимают практически всё расстояние от пола до потолка, при этом горизонтальные направляющие получаются соответственно короче и располагаются под самым потолком.
Далее мы остановимся на типах подъема встречающихся довольно редко, но позволяющих установить секционные ворота в проемы с очень специфической внутренней геометрией помещения.
- Стандартный наклонный тип подъема – отличительное преимущество данного типа установки заключается в том, что он позволяет закрепить горизонтальные направляющие максимально близко к потолку, идущему под любым углом относительно въездного проема.
При этом притолока должна быть более 500 мм, а боковые расстояния более 120 мм. Угол наклона направляющих может варьироваться от 5 до 65 градусов, шаг изменения кратен 5 градусам. Также следует иметь ввиду, что при увеличении угла наклона, притолока необходимая для установки торсионного механизма также увеличивается. Чтобы оперировать точными параметрами зависимости притолоки от угла наклона следует обращаться к конструкторам компании. - Высокий наклонный тип подъема – являет собой сочетание высокого и наклонного типа подъема. Т.е. по факту мы имеет достаточно большую притолоку, более 1280 мм, боковые расстояния более 120 мм, а после наша крыша идет вверх под определенным углом к горизонтали. Для максимальной экономии внутреннего пространства помещения в таком случае правильным будет использовать секционные ворота с высоким наклонным подъемом.
В данном типе подъема также, как и в стандартном наклонном есть зависимость необходимой притолоки от угла наклона. - Вертикальный тип подъема – ворота при использовании такого подъема поднимаются вертикально вверх, данный тип оптимален для помещений с высокими потолками. Минимальная притолока в таком случае должна быть больше высоты проема + 500 мм, боковые расстояния должны быть не менее 120 мм.
- торсионный механизм, рассчитанный на 25000 циклов;
- система направляющих (вертикальные и горизонтальные);
- полотно ворот из сэндвич-панелей толщиной 40мм;
- комплект крепежа и метизов для крепления направляющих и сборки элементов ворот;
- резиновые буферы или амортизаторы (в зависимости от выбранной конструкции);
- ручка;
- задвижка;
- пакет технической документации;
- устройство защиты от разрыва пружины (при площади ворот более 8м2)
Опциональные элементы:
- ригельный замок;
- окно;
- калитка с встроенным доводчиком (минимальная высота щита — 2130 мм);
- устройство защиты от обрыва троса;
- электропривод для секционных ворот;
- устройство внешней разблокировки электропривода.
- ручной цепной привод
RSD02 Premium
Эта серия ворот конструктивно ничем не отличается от серии RSD02, так почему же всё-таки премиум. Ответ прост – эксклюзивный дизайн. Существует 3 варианта премиум облицовки полотна:
1) Premium Classic – сэндвич-панель снаружи облицована алюминиевыми профилями в цвет «под дерево» составленными в необычный геометрический узор, возможно несколько вариантов исполнения данного узора.
2) Premium Country – секционные ворота выполнены в стиле старинных деревянных распашных ворот, особый шарм воротам придают декоративные кованые элементы, являющиеся неотъемлемой частью данной конструкции.
Для серии RSD02 Premium Сlassic и Country компания выпускает алюминиевые профили в 2-ух цветовых решениях: «золотой дуб» и «тёмный орех».
3) Premium Hi-tech – отличительной особенностью данного дизайна является применение алюминиевых серебряных молдингов, которые за счет контраста с основным цветом полотна придают ему особый и неповторимый вид. Возможно 4 варианта расположения молдингов, поэтому каждый человек сможет подобрать себе то, что больше ему по душе.
Группа компаний Doorhan (Дорхан) предлагает широкий выбор стилистических решений для Ваших секционных ворот. Это касается как дизайна внешней стороны панели, так и её цветового оформления. Большой выбор оформления позволяет сделать ворота, по истине особенными и подчеркивающими индивидуальность обладателя.
Дизайн внешней стороны панели
Доска Широкая полоса Филёнка Горизонтальная Волна
полоса
Дизайн внутренней стороны панели
Горизонтальная полоса
Структура панели
Под дерево(внешняя) Стукко (внутренняя)
Цветовая палитра внешней стороны панели
При необходимости производитель осуществляет покраску панелей в любой необходимый заказчику цвет согласно международной RAL-карте.
Будьте внимательны, на экране монитора и при выводе палитры на печать цвета могут быть искажены, поэтому для подбора цвета для своих ворот лучше воспользоваться оригинальной RAL-картой.
А продолжим мы с выяснения важных для нас потребительских характеристик секционных ворот от белорусского производителя группы компаний Алютех (Аlutech).
На данный момент компания осуществляет выпуск 7-и серий секционных ворот:
- Trend, Classic – бытовые секционные ворота с пружинами растяжения и торсионным механизмом,
- ProTrend, ProPlus промышленные секционные ворота с торсионным механизмом,
- AluTrend, AluPro, AluTherm – панорамные секционные ворота.
Рассмотрим общие технические составляющие элементов секционных ворот серий Trend и Classic:
1. В первую очередь, остановимся на основной составляющей секционных ворот – это сэндвич-панель.
Панели производятся из листовой горячеоцинкованой стали с последующим нанесением защитно-декоративного полимерного покрытия. Панель заполнена экологически чистым пенополиуретаном (не содержащим фреона), имеет оголовки особый формы, обеспечивающие жесткость воротного полотна в сборе. В верхнем оголовке панели установлено специальное уплотнение из материала EPDM, обеспечивающее надежную воздухонепроницаемость полотна ворот.
ГК «Алютех» производит панели толщиной 40мм и 45мм, соответствующие по теплоизоляции и прочности полотна российским и европейским стандартам. Для серии ворот Trend используется только панель 40мм. Для серии ворот Classic используется панель толщиной 45 мм.
Сэндвич-панель любой из серий состоит из двух листов оцинкованной стали толщиной 0,4 мм; 0,5 мм для гладких панелей. Лист с обеих сторон покрыт цинком толщиной 16 мкм. С внутренней стороны, прилегающей к утеплителю, листы дополнительно покрываются эпоксидным адгезионным лаком толщиной 12 мкм. С внешней стороны, поверх слоя цинка, стальные листы покрываются грунтом толщиной 5-7 мкм и полиуретаном с добавлением полиамидных частиц (ПУР-ПА) толщиной 20-25 мкм.
Специальная система соединения внутреннего и лицевого стальных листов защищает панель от расслоения. Их соединяют внизу и вверху 4 слоя при помощи саморезов. В панели «Алютех» реализовали одну из главных норм европейской безопасности: исключили защемление пальцев.
- Коэффициент сопротивления теплопередаче в воротах серии Trend – 0,74 м2 С/Вт
- Коэффициент сопротивления теплопередаче в воротах серии Classic– 1 м2 С/Вт
2. Во-вторых, остановимся подробнее на остальных комплектующих секционных ворот: направляющих, пружинах, кронштейнах, роликах, уплотнениях и т.д.
- Угловые стойки из оцинкованной стали толщиной 0,8 (1,2 для серии Classic) мм, покрытые полимером в RAL9016;
- Вертикальные направляющие изготовлены из оцинкованной стали толщиной 1,2 мм
- Горизонтальные направляющие, радиусы (изгибы), узлы направляющие выполнены также из оцинкованной стали толщиной 1,2 мм.
- По всему периметру проема ворота оснащены многокамерными резиновыми уплотнителями: на каждой вертикальной угловой стойке – боковой уплотнитель, на нащельнике и нижней панели полотна ворот – соответственно верхний и нижний уплотнители.
- Ролик, используемый в воротах имеет общую длину 130, выполнен с подшипником. При большой ширине ворот применяются ролики 205мм с двойными роликодержателями.
- Торсионные пружины: используется стальная проволока с полимерным покрытием в RAL9006.
- Трос оцинкованный диаметром от 3 до 6мм для ворот массой до 450 кг.
Серия ворота Trend — одна из самых популярных, на текущий момент, серий ворот группы компаний «Алютех», введенная в производство в 2015 году.
Серия ворот Trend предназначена для установки в гаражах и коттеджах частных домовладений.
В воротах данной серии, шириной до 3500 мм, по умолчанию применяется система балансировки полотна пружинами растяжения, опционально - торсионными пружинами. При ширине проема более 3500 мм ,уже без вариантов, используется система балансировки полотна пружинами кручения (торсионными пружинами).
Система балансировки полотна пружинами растяжения включает в себя два комплекта, состоящих из дуплексной системы пружин растяжения (пружина в пружине) с элементами её крепления, сдвоенных оцинкованных тяговых тросов с коушами и крепежными пластинами.
Система балансировки полотна торсионными пружинами включает в себя вал, пружины с окончаниями и соответствующие элементы крепления.
Толщина используемых панелей в серии Trend - 40мм.
Расчет системы балансировки производится индивидуально для каждых секционных ворот.
Установленный минимальный ресурс пружин – 25 000 циклов подъема-опускания полотна ворот.
Ворота с торсионными пружинами изготавливаются в двух вариантах в зависимости от типа выбранного монтажа: стандартного либо низкого.
Итак, давайте разберемся с каждым типом монтажа подробнее:
1. Trend c пружинами растяжения – минимальная высота перемычки – 100 мм при ручном открытии, 125 мм при открытии с помощью электропривода, минимальное боковое пространство с каждой стороны – 100 мм. Максимальное значение размеров перемычки, заявленное заводом – 900 мм.
Обязательно необходимо помнить, что в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода и фиксатора LHT-3004 на 170 мм, с потолочным электроприводом либо фиксатором LHT-3004 - на 100 мм.
Секционные ворота серии Trend c пружинами растяжения имеют ряд ограничений по высоте и ширине проема:
Максимальная ширина въездного проёма – 3500 мм, a максимальная высота – 3085 мм.
Стоит обратить внимание, что чем больше ширина ворот, тем меньше может быть их высота и наоборот. Так, например, при максимальной ширине ворот в 3500 мм, их высота не может превышать 2250 мм и наоборот при максимальной высоте в 3085 мм, ширина не может превышать 2500 мм.
Для данного исполнения ворот, т.е. с механизмом балансировки полотна пружины растяжения, врезать калитку не представляется возможным. Остальные дополнительные опции, такие как окна, замок, внешний расцепитель и электропривод можно будет установить без особых сложностей.
Также для данной серии возможен встроенный тип монтажа, хорошее решение, когда нет возможности установить ворота внутри гаража, т.е. отсутствуют пристенки и/или притолока. При таком монтаже направляющие устанавливаются на декоративные наличники, прикрепленные к стене при помощи кронштейнов. Однако у данного типа монтажа есть один весомый недостаток: в связи с установкой в сам проем, «съедается» часть въездного пространства, а именно по 107мм с каждой из сторон, где отсутствтует пристенок и 145мм по высоте, ели нет притолочного пространства.
2. Trend c торсионными пружинами. Для данного исполнения ворот спроектировано 2 типа монтажа: низкий и стандартный.
Данная серия секционных ворот практически не имеет ограничений по размерам проема и целиком и полностью удовлетворяет потребностям бытового сектора секционных ворот:
Максимальная ширина въездного проёма – 6000 мм, a максимальная высота – 3250 мм.
- Низкий тип монтажа – минимальная высота перемычки 100-105 мм при ручном открытии, 125-130 мм при использовании электропривода, минимальное боковое пространство – 100 мм.
Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода и фиксатора LHT-3004 на 170-195 мм, с потолочным электроприводом либо фиксатором LHT-3004 - на 100-125 мм.
При нехватке высоты перемычки, как вариант, решением может служить установка фальшпанели. Она может быть изготовлена как из сэндвич-панели, так и профильной трубы, деревянного бруса либо любого другого материала, на который можно закрепить торсионный механизм. - Стандартный тип монтажа – минимальная притолока при ручном открытии и при использовании электропривода составляет 210 мм, минимальное боковое пространство – 100 мм.
Обязательно необходимо помнить, что в стандартном подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода и фиксатора LHT-3004 на 120-150 мм, с потолочным электроприводом либо фиксатором LHT-3004 - на 25-80 мм.
В данную серию ворот, при необходимости можно врезать калитку. В таком случае значения величин перекрытия проема ворот в свету нижней панелью полотна будут максимальными.
Открывается только наружу и может иметь правое и левое исполнение.
Минимальная ширина ворот с калиткой составляет 2125 мм, по отдельному запросу в конструкторский отдел врезка калитки может быть произведена в ворота шириной 1915-2120 мм. Врезать калитку можно в ворота с высотой не менее 1960 мм.
Серия ворот Classic
Предназначена для установки в гаражах и коттеджах частных домовладений. А также, как заявляет производитель, для отапливаемых помещений, для помещений с высокой влажностью и для регионов с холодным климатом.
Механизмы балансировки полотна аналогичны серии Trend.
В воротах шириной до 3500 мм применяется система балансировки полотна пружинами растяжения. При ширине проема более 3500 мм используется система балансировки полотна пружинами кручения (торсионные пружины).
Система балансировки полотна пружинами растяжения включает в себя два комплекта, состоящих из дуплексной системы пружин растяжения (пружина в пружине) с элементами её крепления, сдвоенных оцинкованных тяговых тросов с коушами и крепежными пластинами.
Система балансировки полотна торсионными пружинами включает в себя вал, пружины с окончаниями и соответствующие элементы крепления.
Главное отличи от серии Trend в том, что толщина используемых панелей в серии Сlassic - 45мм.
Расчет системы балансировки производится индивидуально для каждый секционных ворот.
Установленный минимальный ресурс пружин – 25 000 циклов подъема-опускания полотна ворот.
Ворота с торсионными пружинами изготавливаются в трех вариантах в зависимости от типа выбранного монтажа: стандартного, низкого либо высокого.
Итак, давайте разберемся с каждым типом монтажа подробнее:
1. Сlassic пружинами растяжения – минимальная высота перемычки – 100 мм при ручном открытии, 125 мм при открытии с помощью электропривода, минимальное боковое пространство с каждой стороны – 140 мм. Максимальное значение размеров перемычки, заявленное заводом – 900 мм.
Обязательно необходимо помнить, что в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода и фиксатора LHT-3004 на 170 мм, с потолочным электроприводом либо фиксатором LHT-3004 - на 100 мм.
Секционные ворота серии Classic c пружинами растяжения имеют ряд ограничений по максимальной высоте и ширине проема:
Максимальная ширина въездного проёма – 3500 мм, a максимальная высота – 3125 мм.
Стоит обратить внимание, что чем больше ширина ворот, тем меньше может быть их высота и наоборот. Так, например, при максимальной ширине ворот в 3500 мм, их высота не может превышать 2250 мм и наоборот при максимальной высоте в 3125 мм, ширина не может превышать 2500 мм.
Для данного исполнения ворот, т.е. с механизмом балансировки полотна пружины растяжения, врезать калитку не представляется возможным. Остальные дополнительные опции, такие как окна, замок, внешний расцепитель и электропривод можно будет установить без особых сложностей.
Также для этой серии ворот возможен встроенный тип монтажа, хорошее решение, когда нет возможности установить ворота внутри гаража, т.е. отсутствуют пристенки и притолока. При таком монтаже направляющие устанавливаются на декоративные наличники, прикрепленные к стене при помощи кронштейнов. Однако у данного типа монтажа есть один недостаток, в связи с установкой в сам проем, «съедается» часть въездного пространства, а именно по 107 мм с каждой из сторон, где отсутствтует пристенок и 145 мм по высоте, ели нет притолочного пространства.
2.Classic c торсионными пружинами. Для данного исполнения ворот спроектировано 3 типа монтажа: низкий, стандартный и высокий.
Данная серия секционных ворот практически не имеет ограничений по размерам проема и целиком и полностью удовлетворяет потребностям бытового сектора секционных ворот:
Максимальная ширина въездного проёма – 6000 мм, a максимальная высота – 3500 мм.
- Низкий тип монтажа – минимальная высота перемычки 100-105 мм при ручном открытии, 125-130мм при использовании электропривода, минимальное боковое пространство – 140 мм.
Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода и фиксатора LHT-3004 на 170-195 мм, с потолочным электроприводом либо фиксатором LHT-3004 - на 100-125 мм.
При нехватке высоты перемычки, как вариант, решением может служить установка фальшпанели. Фальшпанель может быть изготовлена как из сэндвич-панели, так и профильной трубы, деревянного бруса либо любого другого материала, на который можно закрепить торсионный механизм. - Стандартный тип монтажа – минимальная притолока при ручном открытии и при использовании электропривода составляет 210 мм, минимальное боковое пространство – 140 мм.
Обязательно необходимо помнить, что в стандартном подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода и фиксатора LHT-3004 на 120-150 мм, с потолочным электроприводом либо фиксатором LHT-3004 - на 25-80 мм. - Высокий тип монтажа – минимальная притолока при ручном открытии и при использовании электропривода составляет 900 мм, минимальное боковое пространство – 240 мм. В открытом положении нижней панелью проем не перекрывается.
В данную серию ворот, при необходимости, можно врезать калитку. В таком случае значения величин перекрытия проема ворот в свету нижней панелью полотна будут максимальными.
Калитка открывается только наружу и может иметь правое и левое исполнение.
Минимальная ширина ворот с калиткой составляет 2125 мм, по отдельному запросу в конструкторский отдел врезка калитки может быть произведена в ворота шириной 1915-2120 мм. Врезать калитку можно в ворота с высотой не менее 1960 мм.
Группа компаний «Алютех» основательно позаботилась о том, чтобы дать возможность потребителю сделать свои секционные ворота уникальными и неповторимыми. Большой выбор вариантов рисунка панелей и их цветового оформления удовлетворит запросы даже самого изощренного покупателя.
Рисунок внешней стороны панели
S - гофра M - гофра L - гофра Микроволна Филёнка
Внутренняя сторона панелей секционных ворот компании «Алютех» выполняется с рисунком L-гофра и в цвете близком к RAL9002 (белый). Хорошая новость в том, что при желании можно окрасить внутреннюю сторону ворот в любой цвет по карте RAL.

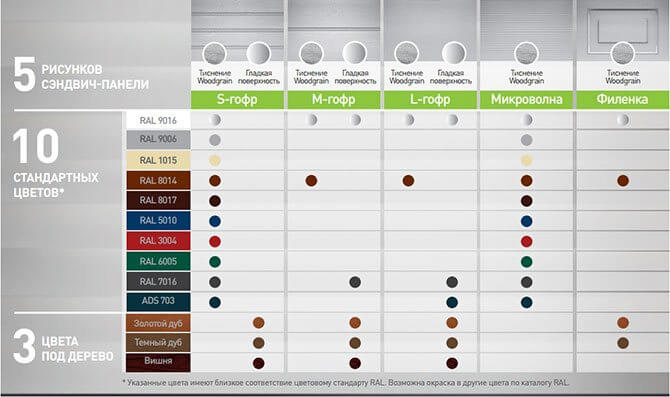

Цветовая палитра для внешней стороны панелей выглядит следующим образом:
При необходимости производитель осуществляет покраску панелей в любой необходимый заказчику цвет согласно международной RAL-карте.
Будьте внимательны, на экране монитора и при выводе палитры на печать цвета могут быть искажены, поэтому для подбора цвета для своих ворот лучше воспользоваться оригинальной RAL-картой.
Следующим производителем, на котором мы остановим своё внимание будет литовская группа компаний «Ryterna», представленная в Республике Беларусь компанией ООО «Ритерна». Выясним важные для нас потребительские характеристики и технические параметры секционных ворот.
На данный момент компания осуществляет выпуск 6-и серий секционных ворот:
- R40, TL – бытовые секционные ворота с пружинами растяжения и торсионным механизмом;
- TLP/TLP ULTRA промышленные секционные ворота с торсионным механизмом;
- TLP FV – панорамные секционные ворота;
- SSD — откатные секционные ворота.
1. В первую очередь, остановимся на основной составляющей секционных ворот – это сэндвич-панель.
Компания Ryterna производит панели толщиной 40 мм с защитой от защемления пальцев, соответствующие по теплоизоляции и прочности полотна российским и европейским стандартам. Сэндвич-панель состоит из двух листов оцинкованной стали толщиной 0,4-0,7 мм, в зависимости от рисунка панели. Лист с обеих сторон покрыт цинком плотностью 225 г/м2. С внешней стороны, поверх слоя цинка, стальные листы покрываются фосфатным грунтом толщиной 7-8 мкм и наносится полиэфирная краска толщиной 25 мкм. Поверх краски возможно сделать ламинацию под дерево, но это уже опционально.
В сэндвич-панели в качестве утеплителя применяется двухкомпонентный вспененный полиуретан. Он выполняет две функции: утепление и придание конструкции жесткости, для выдерживания прогиба на большой ширине проема. Для компании Ритерна его состав был специально разработан немецкой компанией BASF. Сам полиуретан изготавливается из компонентов без использования фреонов (CFC-free), плотностью не менее 47-49 кг/м3. Конструкция сэндвич-панелей Ритерна разработана таким образом, чтобы саморезы, крепящие петли на сэндвич-панелях для их соединения в полотно ворот, проходили через несколько слов металла. Это упрочняет конструкцию в целом, минимизирует перекосы секций и исключает провисание петель.
2. Во-вторых, остановимся подробнее на остальных комплектующих секционных ворот: направляющих, пружинах, кронштейнах, роликах, уплотнениях и т.д.
- Угловые стойки из оцинкованной стали толщиной 1,5 мм;
- Вертикальные направляющие изготовлены из оцинкованной стали толщиной 1,5 мм
- Горизонтальные направляющие, радиусы (изгибы), узлы направляющие выполнены из оцинкованной стали толщиной 1,5 мм.
- По всему периметру проема ворота оснащены многокамерными резиновыми уплотнителями: на каждой вертикальной угловой стойке – боковой уплотнитель, на верхней и нижней панели полотна ворот – соответственно верхний и нижний уплотнители. Опционально верхний уплотнитель может располагаться на перемычке. Также существует 2 варианта исполнения нижнего уплотнителя стандартный – 25мм, высокий – 45мм.
- Ролик, используемый в воротах имеет общую длину 120мм, выполнен с подшипником. При большой ширине ворот применяются ролики 190 мм с двойными роликодержателями.
- Торсионные пружины: используется оцинкованная проволока DIN 17223 класс С.
- Трос стальной диаметром от 3 до 6мм с полипропиленом.
А теперь немного цифр, которые дополнят общую картину, касаемо технических параметров секционных ворот Ryterna.
| Показатель | Параметр |
| Коэффициент сопротивления теплопередаче в воротах серий R40 и TL, м2 С/Вт | 0,9 |
| Звукоизоляция, дБ | 25 |
| Cопротивление ветровой нагрузке, Па | 700 |
Гаражные секционные ворота с пружинами растяжения серия R40
Модель секционных ворот R40 – была разработана с учетом простоты установки и минимальными требованиями к монтажному пространству.
В воротах данной серии применяется система балансировки полотна пружинами растяжения.
Система балансировки полотна пружинами растяжения включает в себя два комплекта, состоящих из двойных эспандерных пружин (пружина в пружине) с элементами её крепления, сдвоенных оцинкованных тяговых тросов с коушами и крепежными пластинами.
Ворота поставляются уже с собранной на заводе системой балансировки полотна и направляющими.
Расчет системы балансировки производится индивидуально для каждых секционных ворот.
Установленный минимальный ресурс пружин – 25 000 циклов подъема-опускания полотна ворот.
Максимальный размер ворот для данной серии – 3000х2650 мм, а с гладкими, без текстуры, панелями и того меньше 2750х2650 мм.
Конструктивно предусмотрено 4 варианта размещений системы балансировки на горизонтальных направляющих:
А) R40-SM – расположение пружин сбоку от горизонтальных направляющих. Требуемые параметры внутреннего пространства:
- притолока без использования электропривода – минимум 90 мм (с уплотнителем на притолоке) либо 110 мм (с уплотнителем на верхней панели полотна), боковые расстояния – минимум 80 мм.
- притолока с использованием потолочного электропривода – минимум 120 мм (с уплотнителем на притолоке) либо 150 мм (с уплотнителем на верхней панели полотна), боковые расстояния – минимум 80 мм.
В стандартном исполнении уплотнитель располагается в верхней панели полотна.
Б) R40-UM – расположение пружин под горизонтальными направляющими. Требуемые параметры внутреннего пространства:
- притолока без использования электропривода – минимум 90 мм (с уплотнителем на притолоке) либо 110 мм (с уплотнителем на верхней панели полотна), боковые расстояния – минимум 80 мм.
- притолока с использованием потолочного электропривода – минимум 120 мм (с уплотнителем на притолоке) либо 150 мм (с уплотнителем на верхней панели полотна), боковые расстояния – минимум 80 мм.
В стандартном исполнении уплотнитель располагается в верхней панели полотна.
В) R40-TM – расположение пружин над горизонтальными направляющими. Требуемые параметры внутреннего пространства:
- притолока без и с использованием электропривода – минимум 180 мм, боковые расстояния – минимум 80 мм.
В стандартном исполнении уплотнитель располагается в верхней панели полотна.
Г) R40 – Mix – комбинированное размещения системы балансировки полотна, т.е. с одной стороны система может быть размещена под направляющей, а с другой стороны над ней.
Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 130 мм, с потолочным электроприводом - на 10 мм.
Гаражные секционные ворота с пружинами растяжения серия TL
Модель секционных ворот TL – секционные ворота, по большей части, предназначенные для установки в гаражах и коттеджах.
В воротах данной серии применяется система балансировки полотна торсионными пружинами.
Система балансировки полотна торсионными пружинами включает в себя вал, пружины с окончаниями и соответствующие элементы крепления.
Расчет системы балансировки производится индивидуально для каждых секционных ворот.
Установленный минимальный ресурс пружин – 25 000 циклов подъема-опускания полотна ворот.
Максимальный размер ворот для данной серии ШхВ – 6000х3000 мм.
Конструктивно предусмотрено 3 варианта размещения системы балансировки (типа подъема) в зависимости от внутренних параметров помещения:
- Низкий тип монтажа, переднее расположение торсионных пружин (TL LHR FM) – минимальная высота перемычки 180 мм при ручном открытии и при использовании электропривода, минимальное боковое пространство – 100 мм.
Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 130 мм, с потолочным электроприводом - на 10 мм.
При нехватке высоты перемычки, как вариант, решением может служить установка фальшпанели. Фальшпанель может быть изготовлена как из сэндвич-панели, так и профильной трубы, деревянного бруса либо любого другого материала, на который можно закрепить торсионный механизм. - Стандартный тип монтажа (TL STD) – минимальная притолока при ручном открытии – 340 мм, при использовании потолочного электропривода - 370 мм, минимальное боковое пространство – 100мм.
- Низкий тип монтажа, заднее расположение торсионных пружин (TL LHR RM) – минимальная притолока при ручном открытии 90 мм (уплотнитель на притолоке) и 120 мм (уплотнитель на верхней панели), а при использовании электропривода составляет 130 мм (уплотнитель на притолоке) и 160 мм (уплотнитель на верхней панели), минимальное боковое пространство – 100 мм.
Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 160 мм, с потолочным электроприводом - на 20 мм.
Для данной серии ворот, при необходимости, конструктив позволяет врезать калитку.
Компания Ryterna предлагает три вида калиток:
- Калитка со стандартным порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 100 мм. Устанавливается в ворота шириной от 2000 до 5000 мм.
- Калитка с высоким порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 170 мм. Устанавливается в ворота шириной от 5000 до 7000 мм.
- Калитка с плоским порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 25 мм. Устанавливается в ворота шириной от 2000 до 5000 мм.

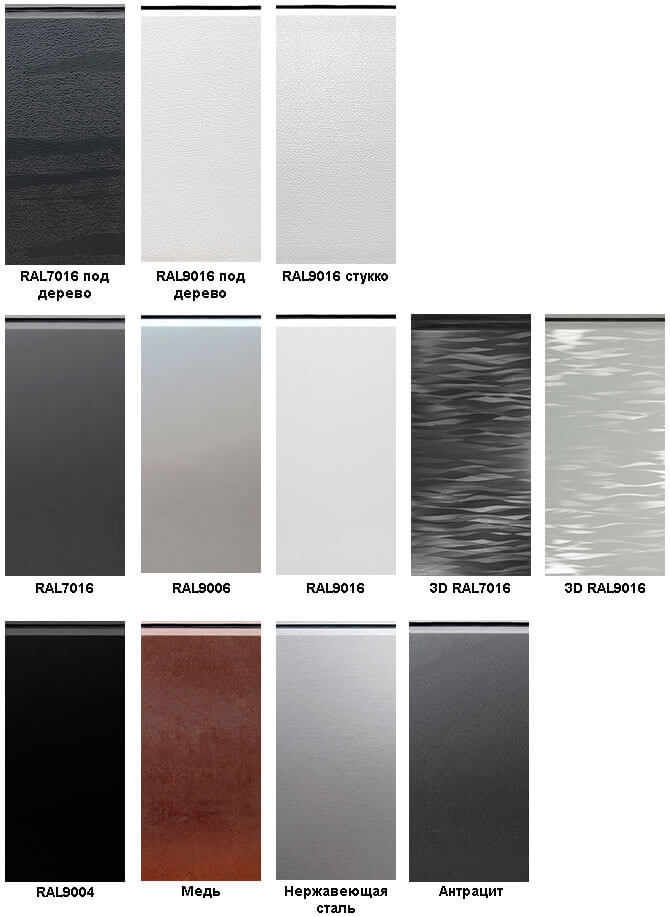

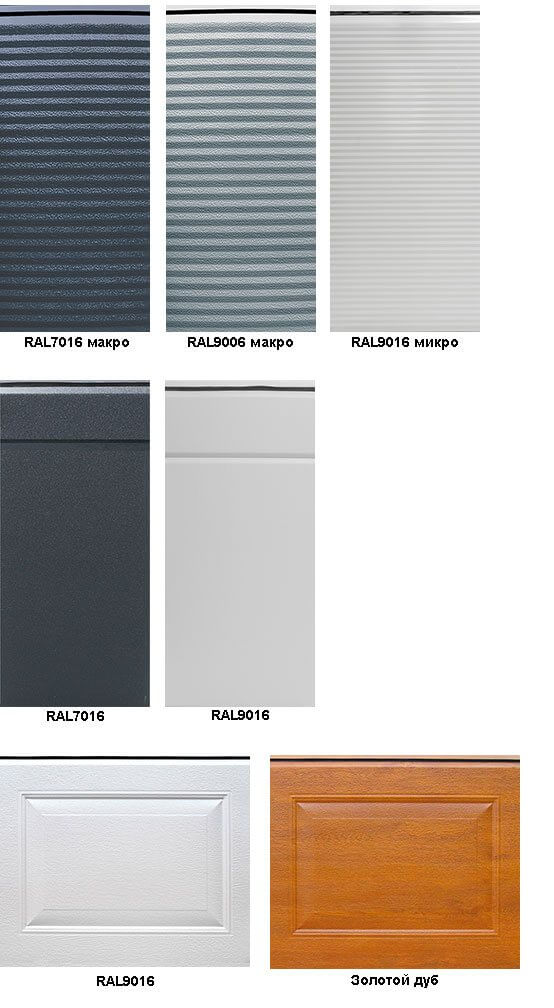

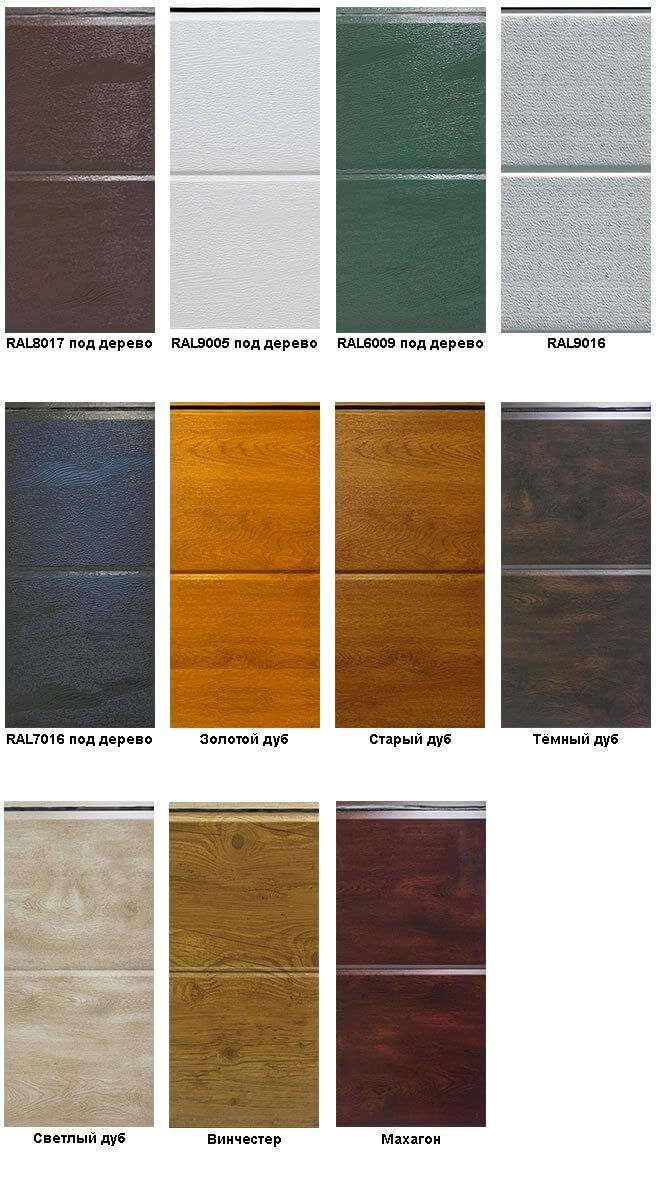

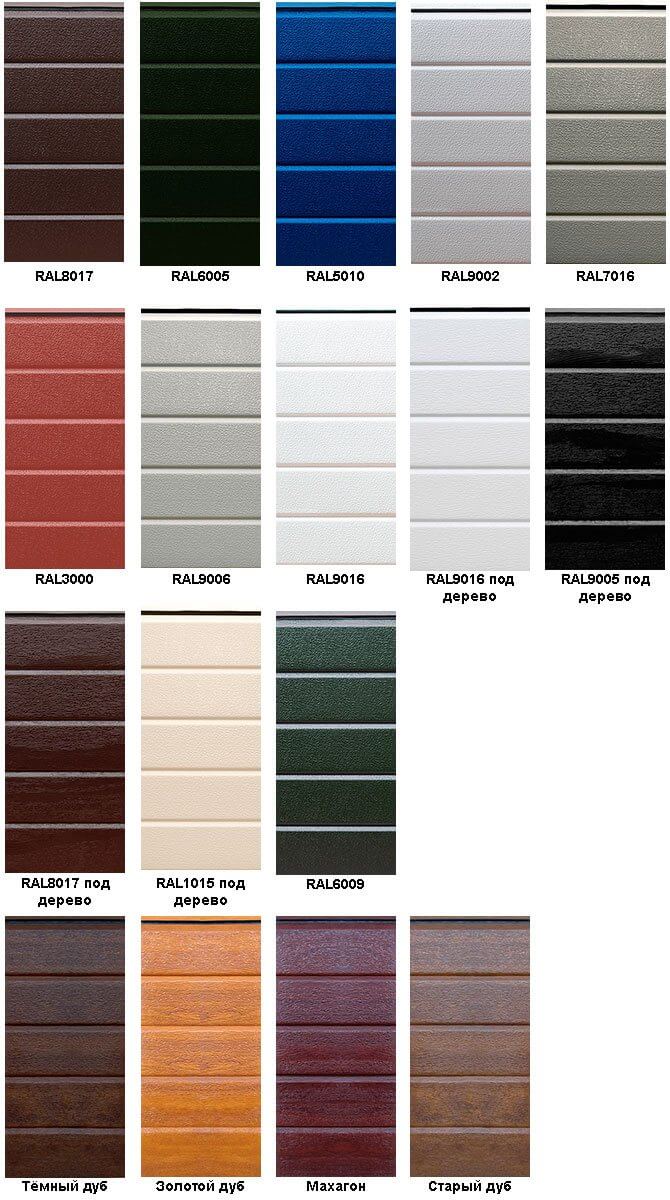

Компания «Ритерна» имеет, пожалуй, самый большой выбор дизайнерских решений для создания неповторимого образа Ваших секционных ворот. Огромный выбор вариантов рисунка панелей и их цветового оформления удовлетворит запросы любого покупателя.

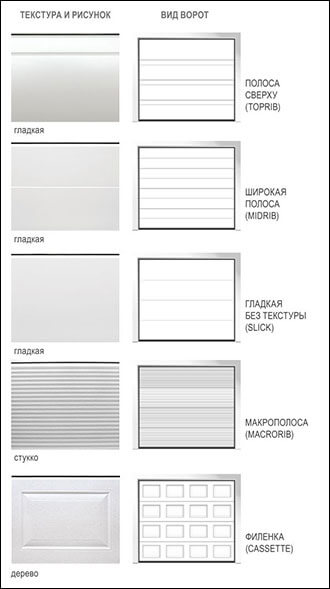

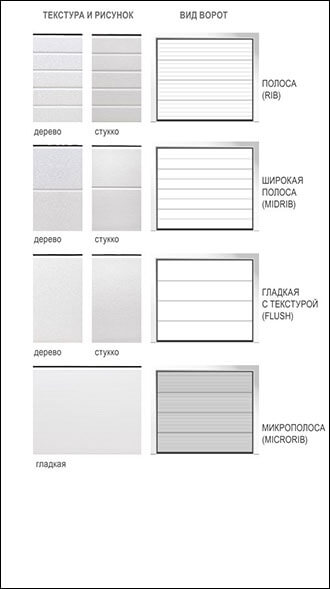

Рисунок панели и тип поверхности:
Следующим производителем, на котором мы остановим своё внимание будет немецкая группа компаний «H?rmann», представленная в Республике Беларусь региональным дистрибьютором компанией ИООО «Хёрманн Бел». Выясним важные для нас потребительские характеристики и технические параметры секционных ворот выпускаемых данной компанией.
На данный момент компания осуществляет выпуск 12 серий секционных ворот:
- LPU67, LPU42, LTE42, LTH42 – бытовые секционные ворота с пружинами растяжения и торсионным механизмом;
- SPU F42, SPU 67 Thermo - промышленные секционные ворота с торсионным механизмом;
- APU F42, APU F42 Thermo, APU 67 Thermo; ALR F42, ALR F42 Thermo, ALR 67 Thermo – панорамные секционные ворота.

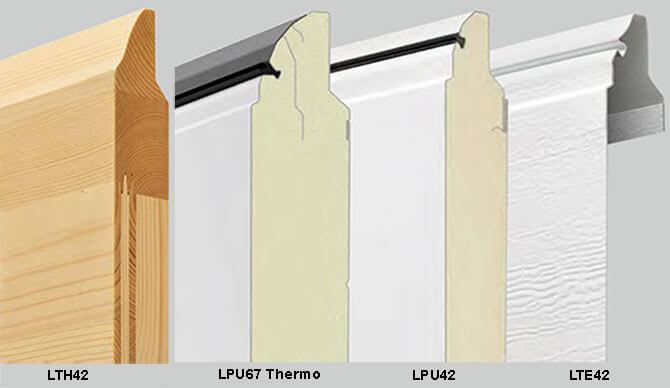

Группа компаний Hormann данном этапе выпускает 3 вида стальных панелей для секционных ворот и 1 вид панелей выполненный из древесного массива. Каждый из которых отвечает заявленным требованиям потребителей и соответствует нормам европейских стандартов.
Итак, обо всём по порядку:

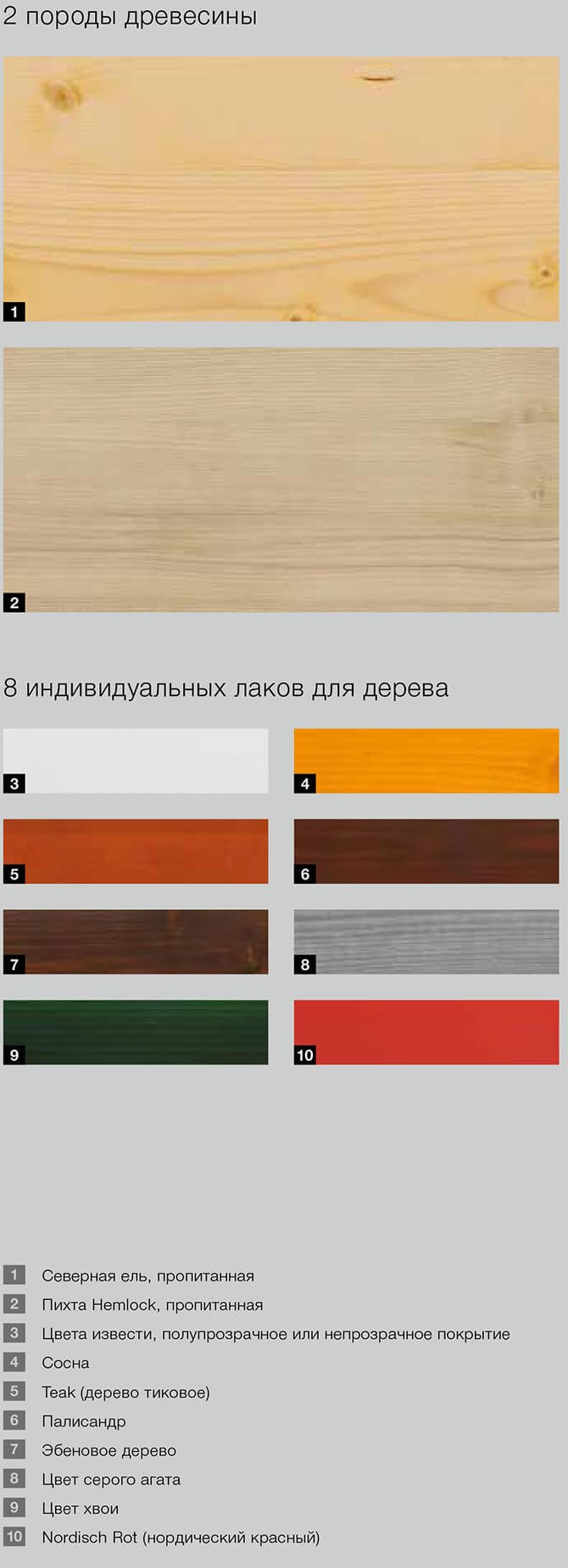

- LTH42 — серия секционных ворот с панелями изготовленными из древесного массива. Идеально сочетаются с деревянными домами и фасадами с большим количеством деревянных элементов.
- LPU67 Thermo – секционные ворота с двустенными сендвич-панелями толщиной 67 мм по всей высоте панели с терморазрывом. Отличаются прекрасной теплоизоляцией.
- LPU42 – секционные ворота с двустенными сендвич-панелями толщиной 42 мм по всей высоте панели без терморазрыва.
- LTE42 – серия секционных ворот с одностенными панелями, изготовленными из оцинкованной стали. Оптимальное решения для помещений не требующих дополнительной теплоизоляции.
Все стальные панели компании изготавливаются и горячеоцинкованной стали с последующим нанесением полиэфирного покрытия. Толщина стали в сэндвич-панелях составляет — 0,55 мм.
Если с панелями всё достаточно просто и понятно, то с механизмами балансировки и направляющими немного сложнее. Давайте будем разбираться.
Как и у других производителей полотно ворот балансируется 2-мя способами:
- пружинами растяжения-сжатия;
- торсионными пружинами.
От выбора механизма балансировки и параметров проёма зависит тип используемых направляющих, другими словами тип монтажа (подъёма).
Типы направляющих для секционных ворот:
- Направляющая Z (кроме LTH42) – исполнение ворот, где в качестве системы балансировки полотна используются пружины растяжения. Максимальные размеры проема для данного варианта установки: ширина — 3000 мм, высота — 2625 мм (2500 мм для LPU67 Thermo). Минимальная притолока для установки должна быть не менее 100 мм при ручном открытии ворот и 115 мм при установке ворот с электроприводом, боковые расстояния не менее 90 мм каждое.
- Направляющая N – стандартное исполнение ворот, где в качестве системы балансировки полотна используются торсионные пружины. Максимальные размеры проема для данного варианта установки: ширина — 6000 мм, высота — 3000 мм. Минимальная притолока для установки должна быть не менее 220 мм при использовании ворот вручную, с электроприводом — 235 мм, боковые расстояния не менее 90 мм каждое.
- Направляющая L – низковедущая направляющая с системой торсионных пружин. Торсионный механизм располагается позади горизонтальных направляющих. Максимальные размеры проема для данного варианта установки: ширина — 6000 мм, высота — 3000 мм. Минимальная притолока для установки должна быть не менее 125 мм при ручном открытии ворот и 125 мм при установке ворот с электроприводом, боковые расстояния не менее 90 мм каждое.
- Направляющая H (кроме LPU67 Thermo) – высоковедущая направляющая с системой балансировки торсионными пружинами. Максимальные размеры проема для данного варианта установки: ширина — 5500 мм, высота — 3000 мм. Минимальная притолока для установки должна быть более 700 мм, боковые расстояния не менее 90 мм каждое.
Обязательно необходимо учитывать, что при использовании направляющих типа Z, N, L в открытом положении часть светового проема будет перекрываться нижней панелью полотна. Это зависит от типа используемых направляющих и способа открывания ворот. При использовании электропривода перекрытие светового проёма будет составлять 100-160 мм. Если ворота эксплуатируются без использования электропривода, то величина перекрытия будет составлять минимум 160 мм.
Также на величину чистого светового проема влияет наличие калитки. Полотно ворот с калиткой перекрывает световой проем на 50 мм больше нежели без неё. Более подробную информацию можно узнать непосредственно у компании производителя либо её официального дистрибьютора у вас в регионе.
Для улучшения теплоизоляции компания Hormann предлагает опциональный элемент – ThermoFrame, который представляет собой пластмассовый профиль, устанавливаемый вместе с рамой направляющих, обеспечивающий термическое разделение направляющих и стены.
Характеристики смонтированных ворот в соответствии с европейским стандартом 13241-1:
| Параметр/Тип ворот | LPU67 Thermo | LPU42 | LTE42 | LTH42 |
| Коэффициент сопротивления теплопередаче, м2*К/Вт | 1,0 | 0,77 | 0,15 | 0,33 |
| Звукоизоляция,R(дБ) по EN ISO717-1 | 25 | 25 | 20 | - |
| Ветровая нагрузка, класс согласно EN12424 | 3 | 3 | 2 | 3 |
| Герметичность (воздух и вода), класс согласно EN12425 и EN12426 | 3 | 3 | 0 | 0 |
Для удобства эксплуатации в секционные ворота серий LPU можно врезать калитку. Она позволит беспрепятственно попадать внутрь гаража и обратно, при этом не открывая сами ворота. Только компания Hormann предлагает порог из нержавеющей стали высотой по середине всего лишь 10 мм, а по краям и того меньше - 5 мм. Такой порог исключает спотыкания об него и делает использование калитки весьма комфортным. Калитка укомплектовывается линейным доводчиком с ограничителем открывания и фиксатором, при необходимости доводчик можно сделать скрытым. Также в комплект входит замок и комплект нажимных ручек.

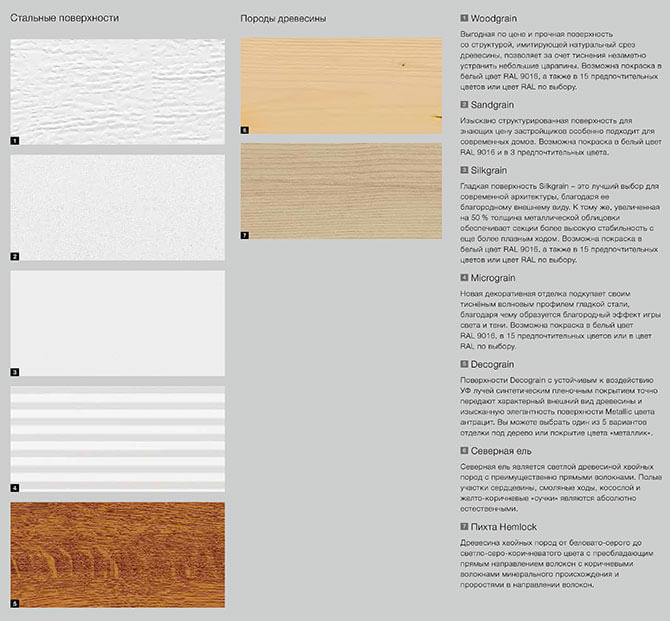

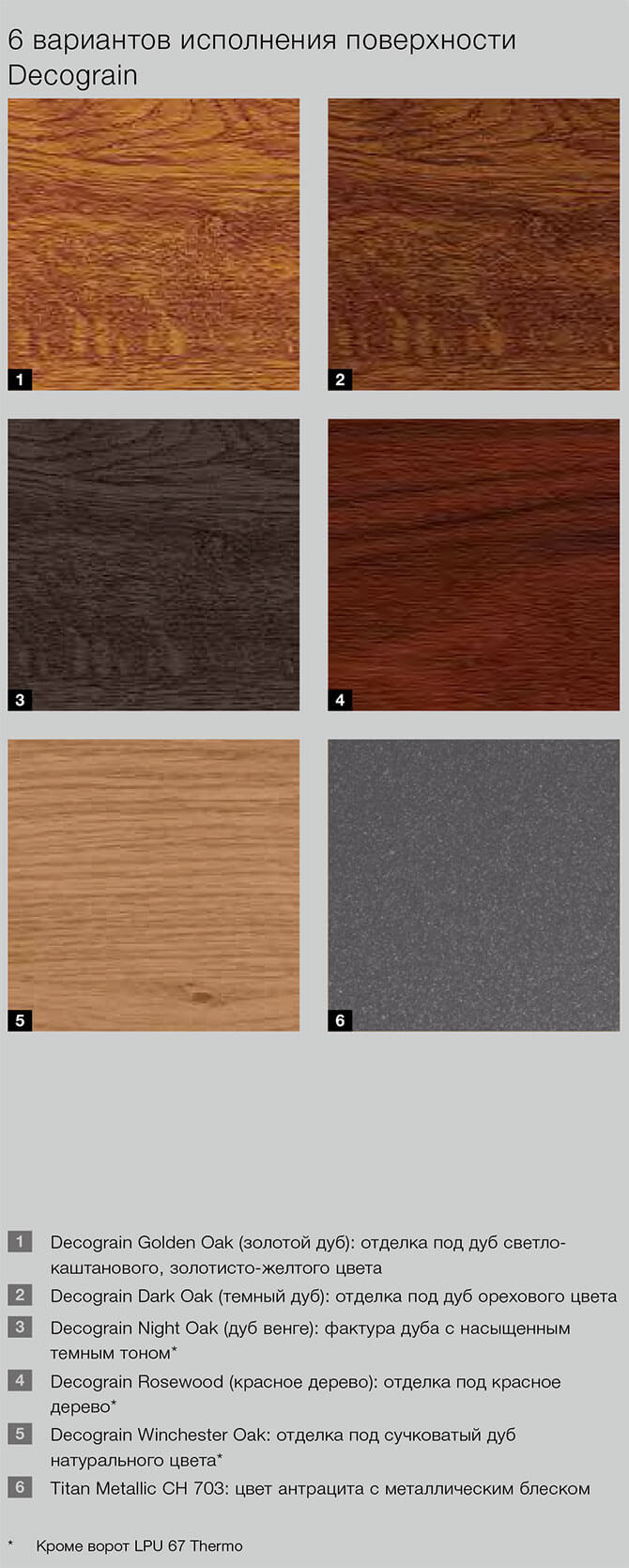

К какому бы архитектурному стилю не относился Ваш дом, в компании H?rmann обязательно найдутся гаражные секционные ворота, идеально подходящие для него. При заказе стальных секционных ворот компания предлагает на выбор 15 предпочтительных цветов по одной цене, а также примерно 200 цветов по карте RAL и 6 вариантов декоративной отделки Decograin. Для того чтобы Ваши ворота на протяжении долгого времени радовали глаз и выглядели как новые, их поверхность оптимально защищена от коррозии. Горячеоцинкованный материал и высококачественное полиэстеровое грунтовочное покрытие имеют водоотталкивающий эффект.

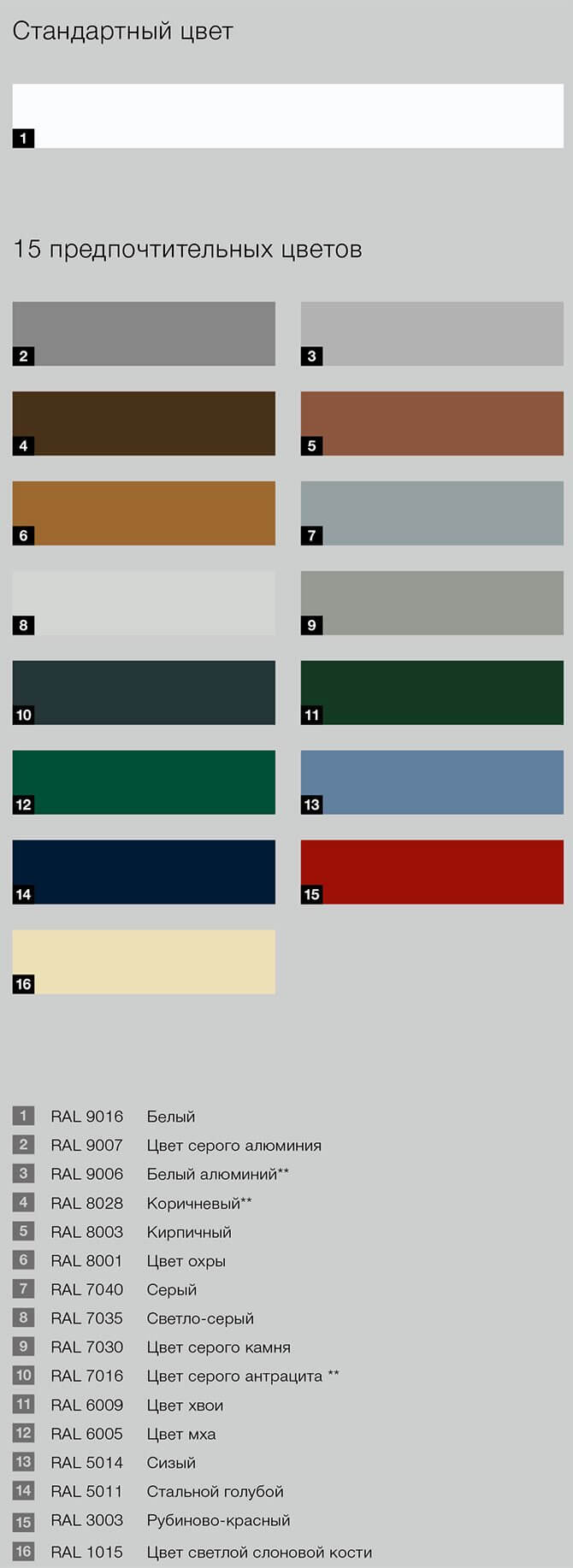

Двустенные секционные ворота LPU можно заказать базового белого цвета по образцу RAL 9016 или же выбрать цвет по желанию из 15 предпочтительных цветов или 200 цветов по карте RAL и различных цветов NCS и DB. Для поверхности Sandgrain можно выбрать один из 3 предпочтительных цветов.
Одностенные ворота LTE42 поставляются только белого цвета.
С внутренней стороны гаражные секционные ворота всегда окрашены в серо-белый цвет близкий к RAL9002.
