Промышленные секционные ворота

Рынок Республики Беларусь представлен 4-мя крупнейшими производителями секционных ворот. Некоторые из них на слуху, некоторые мало известны, однако это никоим образом не отражает качество выпускаемой ими продукции, в частности промышленных секционных ворот. Поэтому добро пожаловать на просторы нашего портала, созданного специально для того чтобы любой человек в короткий промежуток времени смог определиться с выбором производителя и компании поставщика ворот для своего дома и не только.
Данный раздел нашего сайта посвящен детальному рассмотрению промышленных секционных ворот. Информацию об остальных сериях ворот Вы сможете найти в разделе гаражные секционные ворота.

И начнем мы с определения потребительских характеристик и технических параметров секционных ворот от российского производителя группы компаний «DoorHan» (Дорхан).
На данный момент компания осуществляет выпуск 5-ти серий секционных ворот:

  • RSD01 BIW – бытовые секционные ворота с пружинами растяжения;
  • RSD02 (RSD02 Premium) бытовые секционные ворота с торсионным механизмом (секционные ворота с торсионным механизмом премиум класса);
  • ISD01 промышленные секционные ворота с торсионным механизмом;
  • ISD02 – панорамные секционные ворота.

Рассмотрим технические составляющие элементов промышленных секционных ворот серии ISD01:

1. В первую очередь, остановимся на основной составляющей секционных ворот – это сэндвич-панель.

Группа компаний «DoorHan» для своих ворот производит панели толщиной 40 мм, соответствующие по теплоизоляции и прочности полотна российским и европейским стандартам. Сэндвич-панель состоит из двух листов оцинкованной стали толщиной 0,45 мм. Лист с обеих сторон покрыт цинком плотностью 275 мг/ м2. С внутренней стороны, прилегающей к утеплителю, листы дополнительно покрываются эпоксидным грунтом толщиной 5 мкм. С внешней стороны, поверх слоя цинка, стальные листы покрываются полиэстером толщиной 25 мкм. Для дополнительной защиты на листы наносится пленка толщиной 0,05 мм.
Для обеспечения стабильной теплоизоляции (от +70 до -50 С) используется высококачественный утеплитель – пенополиуретан с углеводородным вспенивателем (пентаном). Он обеспечивает высокую адгезию внешнего и внутреннего листов металла, что гарантирует целостность конструкции панели.
Основной отличительной особенностью панелей DoorHan является то, что передний и задний стальные листы панели не завальцованы друг с другом. Благодаря этому отсутствует «мостик холода», образуется разрыв, обеспечивающий термическое сопротивление ворот, именно поэтому на стыках панели не промерзают. В верхней и нижней частях панели пенополиуретан изолирован негигроскопичным и износостойким уплотнителем — энергофлексом. В местах крепления петель, соединяющих панели полотна, расположено специальное усиление — стальные пластины шириной 50 мм и толщиной 1 мм, повышающие прочность соединений, а также увеличивающие жесткость конструкции и взломоустойчивость ворот.

Для наглядного восприятия написанного выше рекомендуем воспользоваться схематическим изображением панели гаражных секционных ворот компании «DoorHan».

Панель DoorHan (Дорхан) для секционных гаражных ворот


2. Стоит остановиться детальнее на остальных комплектующих секционных ворот: направляющих, пружинах, кронштейнах, роликах, уплотнителях и т.д.

  • Угловые стойки и вертикальные направляющие изготовлены из оцинкованной стали толщиной 2 мм; горизонтальные направляющие (изгибы) выполнены также из оцинкованной стали толщиной 2 мм.
  • По всему периметру проема ворота оснащены многокамерными резиновыми уплотнителями: на каждой вертикальной угловой стойке расположен боковой уплотнитель, на верхней и нижней панелях полотна ворот – соответственно верхний и нижний уплотнители.
  • Концевые и опорные кронштейны выполнены из оцинкованной стали толщиной 2 мм.
  • Ролик, используемый в воротах имеет общую длину 120-190 мм, в зависимости от ширины, выполнен с запрессованным подшипником, статическая нагрузка 35-50 кг.
  • Торсионные пружины: проволока соответствует DIN 10270, имеет порошковую покраску в RAL7004. Диаметр торсионного механизма и толщина используемой в нём пружины напрямую зависит от площади ворот.
  • Верхние, нижние боковые опоры с роликодержателями, промежуточные петли, калиточные петли изготовлены из оцинкованной стали толщиной 2 мм с дополнительным полимерным (антикоррозионным) покрытием в RAL9003.
  • Трос из нержавеющей стали диаметром от 3 до 6 мм, в зависимости от типа подъёма и площади ворот.

А теперь немного цифр, которые дополнят общую картину, касаемо технических параметров секционных ворот DoorHan.

Параметр Показатель
Сопротивление теплопередаче полотна ворот, м2·°С/Вт, класс (ГОСТ 31174-2003) 1,13
Звукоизоляция, дБ, класс (ГОСТ 31174-2003) 24
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174-2003) 460
Безотказность, количество циклов открывания - закрывания (ворот/пружин), не менее 120000/25000
Усилие ручного открытия и закрывания ворот, H, не более 260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174-2003) 250
Вес полотна ворот, кг/м2 13,5
Объемная воздухопроницаемость, м3/м2 * ч, (ГОСТ 31174-2003) 4,9

Промышленные секционные ворота серии ISD01 в большинстве случаев монтируются в проемы на промышленных объектах, таких как складских терминалы и производственные цеха и т.п., где к ним предъявляются более жесткие требования в безотказной работе по сравнению с гаражными воротами. Так как промышленные ворота зачастую эксплуатируются с интенсивностью на порядок выше нежели гаражные секционные ворота, то их конструктив должен обладать соответствующей износостойкостью и безотказностью работы.
гаражные секционные ворота rsd02 вид изнутри

Это достигается за счёт применения упрочненных элементов конструкции по сравнению с гаражной серией:

  • Угловые стойки, вертикальные направляющие, горизонтальные направляющие выполнены из оцинкованной стали большей толщины.
  • Используются более мощные, т.е. большие по толщине и размеру опорные и концевые кронштейны,
  • Барабаны большего диаметра и специальной формы,
  • Увеличенный диаметр торсионного механизма и толщина самой пружины.
  • Длина ролика может достигать 190 мм и вместе с этим статическая нагрузка на ролик 50кг, соответственно боковые опоры с роликодержателем будут двойными.
  • В случаях большой ширины проема вместо обычного полнотелого либо пустотелого вала используется октагональный вал диаметром 70 либо 102мм.
  • Диаметр используемого троса также варьируется и может доходить до 6 мм.
  • Также в промышленных воротах может применяться система с двойным валом.

Выше были приведены отличительные особенности промышленных секционных ворот от бытовых серий. Для детального изучения технических параметров конструктивных элементов ворот рекомендуем обратиться в раздел «Технические параметры ворот».

Серия ISD01 практически не имеет ограничений по размерам проема: максимальная ширина может достигать – 8000 мм, а высота – 8000 мм.
Балансировка полотна в воротах ISD01 осуществляется за счет торсионного механизма, рассчитанного на 25 000 циклов эксплуатации, также можно установить торсионный механизм, рассчитанный на 50, 75 и 100 тыс. циклов работы.
Также, как и в бытовой серии ворот RSD02, имеется возможность врезать калитку.

  • Калитка V4 с встроенным доводчиком. Ширина — 900 мм; высота — от 1700 до 2300 мм. Высота порога — 70 мм. Устанавливается в ворота шириной от 2600 до 6000 мм.
  • Калитка V5 с низким порогом и встроенным доводчиком. Ширина — 900 мм; высота — от 1700 до 2300 мм. Высота порога — 20 мм. Устанавливается в ворота шириной от 2000 до 4500 мм.

Боковые расстояния от калитки до краев в любой серии калиток полотна не должны быть менее 400 мм.
Для гарантии безопасности все ворота серии ISD01 укомплектовываются устройством защиты от обрыва пружины и устройством защиты от обрыва троса.

Типы подъемов для серии ворот ISD01 в большинстве своем не отличаются от серии RSD02, но есть и весьма специфические:

типы подъёмов промышленных секционных ворот ISD01 Дорхан (DoorHan)

Остановимся подробнее на типах подъема (способах монтажа) данной серии ворот:

  1. Низкий тип подъема барабан спереди – конструктивно приспособленный вариант установки секционных ворот с торсионным механизмом в минимальную притолоку и боковые расстояния. Если вы хотите установить ворота серии ISD01, то параметр притолоки у Вас должен быть не менее 160 мм при установке без электропривода и 190 мм при установке с потолочным электроприводом, а боковых расстояний не менее 120 мм. Возможность установки торсионного механизма в такие маленькие параметры притолоки достигается за счет использования специального внутреннего опорного кронштейна и горизонтальных направляющих с укороченным изгибом.
    Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 245 мм, с потолочным электроприводом - на 40-60 мм.
  2. Низкий тип подъема барабан сзади – конструктивное решение, предназначенное для тех случаев, когда параметры притолоки гаража не позволяют разместить на ней торсионный механизм, возможно на притолоке проходят трубы или что-то подобное. В этом случае торсионный механизм выносится в конец горизонтальных направляющих. Как и в низком подъеме барабан спереди, для установки торсионного механизма с задним расположением вала требуется свободное пространство, а именно 150 мм. Боковые пристенки должны быть не менее 120 мм.
    Как и в низком подъеме барабан спереди в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна: без использования электропривода на 240 мм, с потолочным электроприводом - на 40-60 мм.
  3. Стандартный тип подъема – используется, исходя из названия, в данной серии ворот при стандартных значениях притолоки от 350 мм до 520 мм, боковых расстояниях от 120 мм. Данные цифры заявлены производителем в технической документации, т.е. их можно считать рекомендуемыми. Однако опираясь на опыт можно смело заявить, что если для Вас размещение полотна ворот в открытом состоянии непосредственно под самым потолком не имеет ключевого значения, то стандартный тип подъема можно установить на притолоку до 900 мм включительно.
    При использовании стандартного подъема нижняя панель полотна не перекрывает часть проема по высоте, как это происходит в низких типах подъема.
  4. Высокий (повышенный) тип подъема – этот способ установки секционных ворот идеально подходит в случае необходимости максимально сохранить внутреннее пространство гаража при достаточно высокой притолоке от 520 мм. В данном случае вертикальные направляющие изготавливаются максимальной длины и занимают практически всё расстояние от пола до потолка, при этом горизонтальные направляющие получаются соответственно короче и располагаются под самым потолком.

Далее мы остановимся на типах подъема встречающихся довольно редко, но позволяющих установить секционные ворота в проемы с очень специфической внутренней геометрией помещения:

  1. Стандартный наклонный тип подъема – отличительное преимущество данного типа установки заключается в том, что он позволяет закрепить горизонтальные направляющие максимально близко к потолку, идущему под любым углом относительно въездного проема.
    При этом притолока должна быть более 500 мм, а боковые расстояния более 120 мм. Угол наклона направляющих может варьироваться от 5 до 65 градусов, шаг изменения кратен 5 градусам. Также следует иметь ввиду, что при увеличении угла наклона, притолока необходимая для установки торсионного механизма также увеличивается. Чтобы оперировать точными параметрами зависимости притолоки от угла наклона следует обращаться к конструкторам компании.
  2. Высокий наклонный тип подъема – являет собой сочетание высокого и наклонного типа подъема. Т.е. по факту мы имеет достаточно большую притолоку, более 1280 мм, боковые расстояния более 120 мм, а после наша крыша идет вверх под определенным углом к горизонтали. Для максимальной экономии внутреннего пространства помещения в таком случае правильным будет использовать секционные ворота с высоким наклонным подъемом.
    В данном типе подъема также, как и в стандартном наклонном есть зависимость необходимой притолоки от угла наклона.
  3. Вертикальный тип подъема – ворота при использовании такого подъема поднимаются вертикально вверх, данный тип оптимален для помещений с высокими потолками. Минимальная притолока в таком случае должна быть больше высоты проема на 500 мм, боковые расстояния должны быть не менее 120 мм.

Ввиду того, что зачастую промышленные ворота устанавливаются в помещениях с очень высокими потолками, помимо основных типов установки, были спроектированы, подъемы с нижним расположением вала, а также подъем точно повторяющий изгиб крыши. Далее мы рассмотрим их подробнее:

  1. Высокий тип подъема с двойным изгибом – основополагающий принцип данного типа подъема совпадает с обычным высоким типом подъема, т.е. вертикальные направляющие устанавливаются максимально на всю длину притолоки. Горизонтальные направляющие имеют двойной изгиб, который используется для повторения изгибов крыши и сохранения внутреннего пространства либо для обхода объекта, препятствующего установке секционных ворот. Технически, необходимо, чтобы притолока была более 600 мм, боковые расстояния не менее 120 мм.
  2. Вертикальный тип подъема, вал снизу – принцип установки ворот практически идентичен вертикальному типу подъема, если говорить конкретно, то направляющие устанавливаются одинаково в обоих вариантах. Отличительное преимущество, как уже стало понятно из названия, заключается в расположении вала с торсионным механизмом. В данном типе подъема он располагается непосредственно над проемом. Что облегчает установку, обслуживание, эксплуатацию и применение ручного цепного привода и навального электропривода. Для установки ворот с использованием данного типа подъема притолока должна быть более, чем высота проема на 120 мм, боковые расстояния не менее 500 мм.
  3. Высокий наклонный тип подъема, вал снизу – принцип установки ворот практически идентичен высокому наклонному типу подъема, если говорить конкретно, то направляющие устанавливаются одинаково в обоих вариантах. Отличительное преимущество, как уже стало понятно из названия, заключается в расположении вала с торсионным механизмом. В данном типе подъема он располагается непосредственно над проемом. Что облегчает установку, обслуживание, эксплуатацию и применение ручного цепного привода и навального электропривода. Для установки ворот с использованием данного типа подъема притолока должна быть более, чем 1600 мм, боковые расстояния не менее 300 мм.

Стандартный комплект поставки для ворот серии ISD01:

  • полотно ворот из сэндвич-панелей толщиной 40 мм;
  • комплект направляющих (вертикальных и горизонтальных);
  • торсионный механизм, рассчитанный на 25000 циклов;
  • устройство защиты от обрыва пружины;
  • устройство защиты от обрыва троса;
  • ручка-ступенька;
  • задвижка;
  • пакет технической документации.

Опциональные элементы:

  • пружинный механизм, рассчитанный на 50000, 75000 и 100000 циклов;
  • автоматика;
  • ручной цепной привод;
  • окна;
  • ригельный замок;
  • калитка с встроенным доводчиком;
  • антикоррозионный пакет (устанавливается в условиях повышенной влажности, для защиты от коррозии).

В антикоррозионный пакет входят следующие комплектующие:

  • окрашенные угловые стойки;
  • окрашенные направляющие;
  • трос из нержавеющей стали;
  • метизы из нержавеющей стали;
  • петли из нержавеющей стали;
  • опоры из нержавеющей стали;
  • ролики из нержавеющей стали.

Название бренда DoorHan (Дорхан) сложилось из двух частей: слова Door в переводе с английского — «ворота, двери» и Han — первых букв фамилии Ханины, основателей, создавших компанию 23 года назад.
ГК DoorHan – международный производственный холдинг со 100% российским капиталом. Широко представлен на рынке подвижных ограждающих конструкций в России и странах СНГ.
ГК DoorHan специализируется на производстве полного ассортимента комплектующих для всех типов ворот, роллет, перегрузочного оборудования и модульных конструкций.
На сегодняшний день ГК DoorHan, стабильно и успешно развиваясь, имеет широкую дилерскую сеть. Представительства компании расположены по всей России, в Европе и странах СНГ. Сбытовая территория охватывает более 30 стран мира. Заводы, на которых производится продукция DoorHan, расположены в России, Чехии и Китае. На 2016 год в составе холдинга: 11 заводов в России, 3 завода в Китае и Европе, 23 производственно-складских комплекса и 11 торговых представительств на территории России, Украины и Казахстана. Основное производство и офис управляющей компании находятся в России в Одинцовском районе Московской области.
Общая площадь производства DoorHan составляет 280 000м2. В компании работает 2500 человек.
Продукция DoorHan представлена в 68 странах мира. В 2015 году были открыты представительства в Индии и Австралии. На заводах в Европе и Азии продукция производится с учетом специфики соответствующих климатических условий эксплуатации и требований национальных стандартов. Каждый из заводов является центром дистрибуции изделий DoorHan на рынках соответствующей страны и сопредельных государств.
С более подробной информацией об истории создания компании, миссии компании, её ценностях, системе контроля качества Вы можете ознакомиться на официальном сайте компании www.doorhan.ru

Группа компаний Doorhan (Дорхан) предлагает широкий выбор стилистических решений для секционных ворот. Это касается как дизайна внешней стороны панели, так и её цветового оформления. Большой выбор оформления позволяет сделать ворота, по истине особенными и подчеркивающими индивидуальность обладателя.

Дизайн внешней стороны панели:

Тип панели доска для секционных гаражных ворот DoorHan (Дорхан)Тип панели широкая полоса для секционных гаражных ворот DoorHan (Дорхан)Тип панели горизонтальная полоса для секционных гаражных ворот DoorHan (Дорхан)Тип панели волна для секционных гаражных ворот DoorHan (Дорхан)
       Доска               Широкая полоса       Горизонтальная                Волна
                                                                          полоса


Дизайн внутренней стороны панели:

Тип панели горизонтальная полоса для секционных гаражных ворот DoorHan (Дорхан)
Горизонтальная полоса


Структура панели:

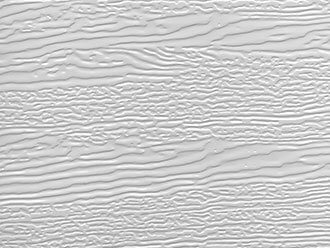

Тип поверхности под дерево для секционных гаражных ворот DoorHan (Дорхан) Тип поверхности стукко для секционных гаражных ворот DoorHan (Дорхан)

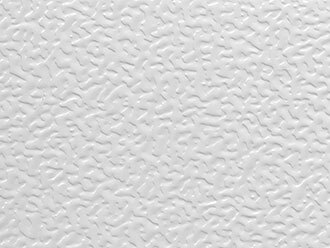

Под дерево(внешняя) Стукко (внутренняя)

Цветовая палитра внешней стороны панели:
цвета промышленных ворот дорха

При необходимости производитель осуществляет покраску панелей в любой необходимый заказчику цвет согласно международной RAL-карте.
Будьте внимательны, на экране монитора и при выводе палитры на печать цвета могут быть искажены, поэтому для подбора цвета для своих ворот лучше воспользоваться оригинальной RAL-картой.

А продолжим мы с выяснения важных для нас потребительских характеристик секционных ворот от белорусского производителя группы компаний Алютех (Аlutech).
На данный момент компания осуществляет выпуск 7-и серий секционных ворот:

  • Trend, Classic – бытовые секционные ворота с пружинами растяжения и торсионным механизмом,
  • ProTrend, ProPlus промышленные секционные ворота с торсионным механизмом,
  • AluTrend, AluPro, AluTherm – панорамные секционные ворота.

Данный раздел нашего сайта посвящен детальному рассмотрению промышленных секционных ворот. Информацию об остальных сериях ворот Вы сможете найти в разделе «гаражные секционные ворота».

Рассмотрим общие технические составляющие элементов секционных ворот серий ProTrend и ProPlus:

1. В первую очередь, остановимся на основной составляющей секционных ворот – это сэндвич-панель.

Панели производятся из листовой горячеоцинкованой стали с последующим нанесением защитно-декоративного полимерного покрытия. Панель заполнена экологически чистым пенополиуретаном (не содержащим фреона), имеет оголовки особый формы, обеспечивающие жесткость воротного полотна в сборе. В верхнем оголовке панели установлено специальное уплотнение из материала EPDM, обеспечивающее надежную воздухонепроницаемость полотна ворот.
ГК «Алютех» производит панели толщиной 40мм и 45мм, соответствующие по теплоизоляции и прочности полотна российским и европейским стандартам. Для серии ворот Trend используется только панель 40мм. Для серии ворот Classic используется панель толщиной 45 мм.
Сэндвич-панель любой из серий состоит из двух листов оцинкованной стали толщиной 0,4 мм; 0,5 мм для гладких панелей. Лист с обеих сторон покрыт цинком толщиной 16 мкм. С внутренней стороны, прилегающей к утеплителю, листы дополнительно покрываются эпоксидным адгезионным лаком толщиной 12 мкм. С внешней стороны, поверх слоя цинка, стальные листы покрываются грунтом толщиной 5-7 мкм и полиуретаном с добавлением полиамидных частиц (ПУР-ПА) толщиной 20-25 мкм.
Специальная система соединения внутреннего и лицевого стальных листов защищает панель от расслоения. Их соединяют внизу и вверху 4 слоя при помощи саморезов. В панели «Алютех» реализовали одну из главных норм европейской безопасности: исключили защемление пальцев.

  • Коэффициент сопротивления теплопередаче в воротах серии Trend – 0,74 м2 С/Вт
  • Коэффициент сопротивления теплопередаче в воротах серии Classic– 1 м2 С/Вт

Панель Alutech (Алютех) для гаражных секционных ворот
2. Во-вторых, остановимся подробнее на остальных комплектующих секционных ворот: направляющих, пружинах, кронштейнах, роликах, уплотнениях и т.д.

  • Угловые стойки из оцинкованной стали толщиной 2 мм;
  • Вертикальные направляющие изготовлены из оцинкованной стали толщиной 2 мм
  • Горизонтальные направляющие, радиусы (изгибы), узлы направляющие выполнены также из оцинкованной стали толщиной 2 мм.
  • По всему периметру проема ворота оснащены многокамерными резиновыми уплотнителями: на каждой вертикальной угловой стойке – боковой уплотнитель, на нащельнике и нижней панели полотна ворот – соответственно верхний и нижний уплотнители.
  • Ролик, используемый в воротах имеет общую длину 130, выполнен с подшипником. При большой ширине ворот применяются ролики 205 мм с двойными роликодержателями.
  • Торсионные пружины: используется стальная проволока с полимерным покрытием в RAL9006.
  • Трос оцинкованный диаметром от 3 до 6 мм для ворот массой до 450 кг.

Серия ворот ProTrend

Предназначена для установки на промышленных и сельскохозяйственных объектах, автосалонах, СТО, пожарных частях, складах и сооружениях общественного назначения. Ворота этой серии разработаны специально для безопасной и интенсивной эксплуатации.

Основные характеристики:

  • сэндвич-панели, применяемые в серии ProTrend, имеют толщину 40 мм;
  • промежуточные петли и роликовые кронштейны изготовлены из оцинкованной стали;
  • базовый ресурс пружин торсионного механизма — 25 000 циклов подъёма/опускания ворот;
  • коэффициент сопротивления теплопередаче – 0,87 м2 С/Вт;
  • максимальные размеры проёма ШхВ — 7000х6000 мм;
  • соответствует европейским стандартам безопасности.

Механизм балансировки полотна ворот – торсионные пружины. Торсионные пружины поставляются с защитным полимерным покрытием. Расчет системы балансировки производится индивидуально для каждых секционных ворот.
Как уже говорилось выше, установленный минимальный ресурс пружин – 25 000 циклов подъема-опускания полотна ворот. Однако по запросу возможно комплектование ворот пружинами с ресурсом 35000, 50 000, 75 000 и 100 000 циклов. Это зависит от технических параметров ворот (размера и типа монтажа), а также от наличия дополнительных опций.

Для балансировки промышленных ворот серии Trend применяется только одновальная система балансировки:

Одновальная система балансировки — стандартный вариант балансировки, используемый как в бытовых, так и промышленных воротах, являет собой комплект неразрезного вала (или двух валов с соединительной муфтой), собранные с наконечниками торсионные пружины, тросовые барабаны, 2 комплекта тросов и кронштейны для крепления механизма.
Серия Trend с торсионными пружинами гаражные секционные ворота Alutech (Алютех)
Ворота с торсионными пружинами изготавливаются в 10 вариантах одновальной системы балансировки, в зависимости от типа выбранного монтажа.
Итак, обо всем по порядку:
типы монтажа промышленных ворот ProTrend Алютех

  • стандартный тип монтажа – минимальная притолока составляет 410 мм, при высоте проема более 3000 мм – 430 мм, при высоте более 4000 мм – 530 мм, минимальное боковое пространство – 200 мм.
  • высокий тип монтажа с верхним расположением вала – минимальная притолока составляет 900 мм, минимальное боковое пространство – 240 мм.
  • низкий тип монтажа – минимальная притолока составляет 230 мм, в воротах с калиткой– 250 мм, минимальное боковое пространство – 160 мм. Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 135 мм.
  • высокий тип монтажа с нижним расположением вала – минимальная притолока составляет 1795 мм, минимальное боковое пространство – 240 мм.
  • вертикальный тип монтажа с верхним расположением вала – минимальная притолока должна составлять размер проёма плюс 340 мм, минимальное боковое пространство – 240 мм.
  • вертикальный тип монтажа с нижним расположением вала – минимальная притолока должна составлять размер проёма плюс 340 мм, минимальное боковое пространство – 240 мм.
  • наклонный тип монтажа – минимальная притолока при высоте проема до 5335 составляет 490 мм, в отдельных случаях необходимая минимальная перемычка составляет 600 мм, минимальное боковое пространство – 200 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с верхним расположением вала - минимальная притолока составляет 900 мм, минимальное боковое пространство – 240 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с нижним расположением вала - минимальная притолока составляет 1795 мм, минимальное боковое пространство – 240 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный низкий тип монтажа - минимальная притолока составляет 230 мм, в воротах с калиткой 250 мм, минимальное боковое пространство – 200 мм.

Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 135 мм.
Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.

Дополнительные параметры проема под монтаж цепного редуктора и навального электропривода при одновальной системе балансировки полотна:

1) При использовании цепного редуктора в качестве механизма подъема полотна ворот необходимо дополнительное боковое пространство для его установки.
Для монтажа ворот с верхним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее:

  • 300 мм при использовании вала диаметром 25,4 мм
  • 375 мм при использовании вала диаметром 31,75 мм

Для монтажа ворот с нижним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее:

  • 370 мм при использовании вала диаметром 25,4 мм
  • 440 мм при использовании вала диаметром 31,75 мм

2) При использовании навального электропривода в качестве механизма подъема полотна ворот необходимо дополнительное боковое пространство для его установки.
Для монтажа ворот с верхним расположением вала с электроприводом один из боковых пристенок должен быть не менее 310-480 мм, в зависимости от выбранной модели автоматики.
Для монтажа ворот с нижним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее 330-500 мм, в зависимости от выбранной модели автоматики.

Cерии ворот ProTrend по заказу производят со встроенной калиткой. Калитка открывается только наружу и может иметь правое и левое исполнение.
Минимальная ширина ворот с калиткой составляет 2125 мм, по отдельному запросу в конструкторский отдел врезка калитки может быть произведена в ворота шириной 1915-2120 мм.

Компания Аlutech предлагает три вида калиток для данных серий:

  • Калитка со стандартным порогом. Ширина калитки — 920 мм; высота калитки — от 1795 до 1920 мм. Высота порога — 145 мм. Устанавливается в ворота шириной от 4500 до 7000 мм.
  • Калитка с низким порогом. Ширина калитки — 920 мм; высота калитки — от 1840 до 1965 мм. Высота порога — 100 мм. Устанавливается в ворота шириной от 2125 до 4500 мм.
  • Калитка с плоским порогом. Ширина калитки — 920 мм; высота калитки — от 1915 до 2040 мм. Высота порога — 18 мм. Устанавливается в ворота шириной от 2125 до 5000 мм.

Комплект встроенной калитки:

  • дверной доводчик линейного типа;
  • врезной замок;
  • противодождевой козырёк;
  • специальный ловитель, исключающий провисание створки;
  • комплект поворотных металлических ручек;
  • датчик открытой калитки.

Калитка может быть встроена по центру полотна ворот или со смещением от центра. Смещение центральной оси калитки от центра ворот возможно на величину кратную 330 мм. Минимальное расстояние от центральной оси калитки до края проема – 958 мм, до края полотна – 978 мм.
При установке окон в секции полотна, в которых расположена калитка, должны быть соблюдены следующие условия:

  • минимальное расстояние от края полотна до врезки окна – 250 мм;
  • минимальное расстояние между окнами – 250 мм;
  • минимальное расстояние от центральной оси калитки до врезки окна – 735 мм.


Состав стандартного комплекта ворот:

  • полотно ворот из сэндвич-панелей с боковыми накладками;
  • комплект системы балансировки полотна ворот выполненных из оцинкованной стали;
  • комплект угловых стоек с вертикальными направляющими и боковыми уплотнительными вставками;
  • комплект горизонтальных направляющих и радиусных профилей;
  • система подвешивания горизонтальных направляющих;
  • пружинный засов;
  • ручка;
  • канат для ручного опускания ворот;
  • комплект оцинкованного крепежа для сборки ворот;
  • устройство защиты от обрыва пружины (предохранительные храповые муфты);
  • устройство защиты от обрыва троса;
  • несущая стальная балка и комплект установочных кронштейнов для ворот высокого и вертикального типов монтажей под установку низко расположенного вала.


Возможные варианты стандартного комплекта ворот:
При ширине проема ворот более 5000 мм независимо от массы полотна применяются следующие элементы:

  • продольные усиливающие стальные профили, устанавливаемые на каждую вторую панель (за исключением содержащих встроенную калитку) для придания большей жесткости;
  • двойной комплект регулируемых боковых и верхних роликовых кронштейнов;
  • комплект удлиненных роликовых накладок вместо накладок меньшей длины;
  • комплект ходовых роликов с удлиненной осью;
  • широкие боковые накладки, устанавливаемые на торцы сэндвич-панелей;

Усиливающие стальные профили устанавливаются на полотне ворот шириной более 4,5 м при следующих типах монтажа:

  • высокий с верхним/нижним расположением вала;
  • вертикальный с верхним/нижним расположением вала;
  • наклонный высокий с верхним/нижним расположением вала.


Опциональные элементы:

  • окна;
  • ригельный замок;
  • автоматика;
  • ручной цепной привод;
  • врезная калитка;
  • оптические датчики;
  • устройство наружной разблокировки потолочного электропривода (внешний расцепитель);
  • блок для ручного подъема ворот;
  • система защиты от поддомкрачивания.

Для помещений с повышенной влажностью производителем рекомендуется использовать антикоррозийный комплект ворот, в отличие от стандартного он включает:

  • комплект нержавеющего крепежа
  • нержавеющие тяговые тросы
  • комплект направляющих с защитным покрытием
  • ролики с нержавеющими осями

По заказу возможна комплектация ворот электроприводом со степенью защиты оболочки IP65.

Серия ворот ProPlus

Предназначена для установки в проёмы больших размеров и где к воротам предъявляются повышенные требования к теплоизоляции, интенсивности эксплуатации и устойчивости к воздействию вредных сред. Конструктивные особенности данной серии ворот позволяют удовлетворить даже самые специфические требования.

Основные характеристики:

  • сэндвич-панели, применяемые в серии ProPlus, имеют толщину 45 мм;
  • промежуточные петли и роликовые кронштейны изготовлены из нержавеющей стали стали;
  • базовый ресурс пружин торсионного механизма — 25 000 циклов подъёма/опускания ворот;
  • коэффициент сопротивления теплопередаче – 1,00 м2 С/Вт;
  • максимальные размеры проёма ШхВ — 8000х7000 мм;
  • соответствует европейским стандартам безопасности.


Механизм балансировки полотна ворот, конечно же, торсионные пружины. Торсионные пружины поставляются с защитным полимерным покрытием. Расчет системы балансировки производится индивидуально для каждых секционных ворот.
Установленный минимальный ресурс пружин – 25 000 циклов подъема-опускания полотна ворот. По запросу возможно комплектование ворот пружинами с ресурсом 35 000, 50 000, 75 000 и 100 000 циклов. Это зависит от технических параметров ворот (размера и типа монтажа), а также от наличия дополнительных опций.

Для балансировки промышленных ворот используется 2 системы:

1) Одновальная система балансировки - стандартный вариант балансировки, используемый как в бытовых, так и промышленных воротах, являет собой комплект неразрезного вала (или двух валов с соединительной муфтой), собранные с наконечниками торсионные пружины, тросовые барабаны, 2 комплекта тросов и кронштейны для крепления механизма.
Серия Trend с торсионными пружинами гаражные секционные ворота Alutech (Алютех)
2) Двухвальная система балансировки – включает в себя два блока валов, кинематически связанных между собой двумя цепными передачами, натяжители цепи, тросовые барабаны, 2 комплекта тросов и кронштейны для крепления механизма. Применяется исключительно для серии ворот ProPlus.
двухвальная система балансировки промышленных секционных ворот ProPlus Алютех
Ворота с торсионными пружинами изготавливаются в 10 вариантах одновальной системы балансировки и 8 вариантах двухвальной системы балансировки, в зависимости от типа выбранного монтажа.

Итак, обо всем по порядку:
Одновальная система балансировки:
типы монтажа proplus секционных промышленных ворот Алютех

  • стандартный тип монтажа – минимальная притолока составляет 410 мм, при высоте проема более 3000 мм – 430 мм, при высоте более 4000 мм – 530 мм, минимальное боковое пространство – 200 мм.
  • высокий тип монтажа с верхним расположением вала – минимальная притолока составляет 900 мм, минимальное боковое пространство – 240 мм.
  • низкий тип монтажа – минимальная притолока составляет 230 мм, в воротах с калиткой– 250 мм, минимальное боковое пространство – 160 мм. Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 135 мм.
  • высокий тип монтажа с нижним расположением вала – минимальная притолока составляет 1795 мм, минимальное боковое пространство – 240 мм.
  • вертикальный тип монтажа с верхним расположением вала – минимальная притолока должна составлять размер проёма плюс 340 мм, минимальное боковое пространство – 240 мм.
  • вертикальный тип монтажа с нижним расположением вала – минимальная притолока должна составлять размер проёма плюс 340 мм, минимальное боковое пространство – 240 мм.
  • наклонный тип монтажа – минимальная притолока при высоте проема до 5335 составляет 490 мм, в отдельных случаях необходимая минимальная перемычка составляет 600 мм, минимальное боковое пространство – 200 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с верхним расположением вала - минимальная притолока составляет 900 мм, минимальное боковое пространство – 240 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с нижним расположением вала - минимальная притолока составляет 1795 мм, минимальное боковое пространство – 240 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный низкий тип монтажа - минимальная притолока составляет 230 мм, в воротах с калиткой 250 мм, минимальное боковое пространство – 200 мм.
    Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 135 мм.
    Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.

Дополнительные параметры проема под монтаж цепного редуктора и навального электропривода при одновальной системе балансировки полотна:
1) При использовании цепного редуктора в качестве механизма подъема полотна ворот необходимо дополнительное боковое пространство для его установки.
Для монтажа ворот с верхним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее:

  • 300 мм при использовании вала диаметром 25,4 мм
  • 375 мм при использовании вала диаметром 31,75 мм

Для монтажа ворот с нижним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее:

  • 370 мм при использовании вала диаметром 25,4 мм
  • 440 мм при использовании вала диаметром 31,75 мм

2) При использовании навального электропривода в качестве механизма подъема полотна ворот необходимо дополнительное боковое пространство для его установки.
Для монтажа ворот с верхним расположением вала с электроприводом один из боковых пристенок должен быть не менее 310-480мм, в зависимости от выбранной модели автоматики.
Для монтажа ворот с нижним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее 330-500мм, в зависимости от выбранной модели автоматики.

Двухвальная система балансировки для ворот серии ProPlus:
типы подъёмов двухвальная система Алютех ProPlus

  • стандартный тип монтажа – минимальная притолока составляет 840 мм, минимальное боковое пространство – 300 мм.
  • высокий тип монтажа с верхним расположением валов – минимальная притолока составляет 1275 мм, минимальное боковое пространство – 340 мм.
  • высокий тип монтажа с нижним расположением валов – минимальная притолока составляет 2100 мм, минимальное боковое пространство – 380 мм.
  • вертикальный тип монтажа с верхним расположением валов – минимальная притолока должна составлять размер проёма плюс 590 мм, минимальное боковое пространство – 340 мм.
  • - вертикальный тип монтажа с нижним расположением валов – минимальная притолока должна составлять размер проёма плюс 340 мм, минимальное боковое пространство – 380 мм.
  • наклонный тип монтажа – минимальная притолока составляет 920 мм, минимальное боковое пространство – 300 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с верхним расположением валов - минимальная притолока составляет 1275 мм, минимальное боковое пространство – 340 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с нижним расположением валов - минимальная притолока составляет 2100 мм, минимальное боковое пространство – 380 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 5 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.

Дополнительные параметры проема под монтаж цепного редуктора и навального электропривода при двухвальной системе балансировки полотна:
1) При использовании цепного редуктора в качестве механизма подъема полотна ворот необходимо дополнительное боковое пространство для его установки.
Для монтажа ворот с верхним и нижним расположением вала с цепным редуктором один из боковых пристенок должен быть не менее 580 мм.
2) При использовании навального электропривода в качестве механизма подъема полотна ворот необходимо дополнительное боковое пространство для его установки.
Для монтажа ворот с верхним и нижним расположением вала с электроприводом один из боковых пристенок должен быть не менее 580 мм, в зависимости от выбранной модели автоматики.

Серию ворот ProPlus по заказу производят со встроенной калиткой. Калитка открывается только наружу и имеет правое и левое исполнение.
Минимальная ширина ворот с калиткой составляет 2125 мм, по отдельному запросу в конструкторский отдел врезка калитки может быть произведена в ворота шириной 1915-2120 мм.

Компания Аlutech предлагает три вида калиток для данных серий:

  • Калитка со стандартным порогом. Ширина калитки — 920 мм; высота калитки — от 1795 до 1920 мм. Высота порога — 145 мм. Устанавливается в ворота шириной от 4500 до 7000 мм.
  • Калитка с низким порогом. Ширина калитки — 920 мм; высота калитки — от 1840 до 1965 мм. Высота порога — 100 мм. Устанавливается в ворота шириной от 2125 до 4500 мм.
  • Калитка с плоским порогом. Ширина калитки — 920 мм; высота калитки — от 1917 до 2042 мм. Высота порога — 20 мм. Устанавливается в ворота шириной от 2125 до 5000 мм.

Комплект встроенной калитки:

  • дверной доводчик линейного типа;
  • врезной замок;
  • противодождевой козырёк;
  • специальный ловитель, исключающий провисание створки;
  • комплект поворотных металлических ручек;
  • датчик открытой калитки.

Калитка может быть встроена по центру полотна ворот или со смещением от центра. Смещение центральной оси калитки от центра ворот возможно на величину кратную 330 мм. Минимальное расстояние от центральной оси калитки до края проема – 958 мм, до края полотна – 978 мм.
При установке окон в секции полотна, в которых расположена калитка, должны быть соблюдены следующие условия:

  • минимальное расстояние от края полотна до врезки окна – 250 мм;
  • минимальное расстояние между окнами – 250 мм;
  • минимальное расстояние от центральной оси калитки до врезки окна – 735 мм.


Состав стандартного комплекта ворот:

  • полотно ворот из сэндвич-панелей с боковыми накладками;
  • комплект системы балансировки полотна ворот;
  • комплект кронштейнов (верхних регулируемых, боковых регулируемых, нижних), промежуточных петель, роликовых накладок, выполненных из нержавеющей стали;
  • комплект угловых стоек с вертикальными направляющими и боковыми уплотнительными вставками;
  • комплект горизонтальных направляющих и радиусных профилей;
  • система подвешивания горизонтальных направляющих;
  • пружинный засов;
  • ручка;
  • канат для ручного опускания ворот;
  • комплект оцинкованного крепежа для сборки ворот;
  • устройство защиты от обрыва пружины (предохранительные храповые муфты);
  • устройство защиты от обрыва троса;
  • несущая стальная балка и комплект установочных кронштейнов для ворот высокого и вертикального типов монтажей под установку низко расположенного вала.


Возможные варианты стандартного комплекта ворот:
При ширине проема ворот более 5000мм независимо от массы полотна применяются следующие элементы:

  • продольные усиливающие стальные профили, устанавливаемые на каждую вторую панель (за исключением содержащих встроенную калитку) для придания большей жесткости;
  • двойной комплект регулируемых боковых и верхних роликовых кронштейнов;
  • комплект удлиненных роликовых накладок вместо накладок меньшей длины;
  • комплект ходовых роликов с удлиненной осью;
  • широкие боковые накладки, устанавливаемые на торцы сэндвич-панелей.

Усиливающие стальные профили устанавливаются на полотне ворот шириной более 4,5м при следующих типах монтажа:

  • высокий с верхним/нижним расположением вала;
  • вертикальный с верхним/нижним расположением вала;
  • наклонный высокий с верхним/нижним расположением вала.

В случае невозможности изготовить ворота с одновальной системой балансировки по запросу рассматривается возможность изготовления ворот с двухвальной системой балансировки (дополнительная опция).

Опциональные элементы:

  • окна;
  • ригельный замок;
  • автоматика;
  • ручной цепной привод;
  • врезная калитка;
  • оптические датчики;
  • устройство наружной разблокировки потолочного электропривода (внешний расцепитель);
  • блок для ручного подъема ворот;
  • система защиты от поддомкрачивания.

Для помещений с повышенной влажностью производителем рекомендуется использовать антикоррозийный комплект ворот, в отличие от стандартного он включает:

  • комплект нержавеющего крепежа;
  • нержавеющие тяговые тросы;
  • комплект направляющих с защитным покрытием;
  • ролики с нержавеющими осями;

По заказу возможна комплектация ворот электроприводом со степенью защиты оболочки IP65.

История группы компаний «Алютех» началась в 1996 году с небольшой компании. В 1998 году было зарегистрировано первое производственное предприятие группы — ООО «Алютех Инкорпорейтед», расположенное в СЭЗ «Минск». Предприятие ориентировано на производство окрашенной алюминиевой и стальной ленты, профилей роликовой прокатки, комплектующих и аксессуаров для роллетных систем.
Алютех является одним из крупнейших в Восточной Европе производителем роллет, секционных ворот и других алюминиевых конструкций.
В настоящее время ГК «Алютех» насчитывает 6 производственных комплексов. Общая производственная площадь всех комплексов составляет 131 000 м2.
Состав производственного комплекса ГК «Алютех»:
Производственные предприятия ГК «Алютех»:
ООО «Алютех Инкорпорейтед» (Минск), предприятие по производству алюминиевой и стальной окрашенной ленты, комплектующих и аксессуаров для защитных роллет, профилей роликовой прокатки.
Производственная мощность: 150 млн. тонн профилей роликовой прокатки в год, 25 000 тонн алюминиевой окрашенной ленты в год, 70 000 тонн в год стальной окрашенной ленты.
СООО «АлюминТехно» (Минск), предприятие по производству алюминиевых экструдированных профилей, их порошковой окраске и анодированию.
Общие производственные мощности составляют: прессовых линий – 45 000 тонн в год, покрасочных линий 35 000 тонн в год, цехов анодирования – 10 000 тонн в год, литейных цехов – до 75 000 тонн в год.
ООО «Алютех Воротные Системы» (Минск), предприятие по производству широкого перечня секционных ворот и въездных групп, сэндвич-панелей, стальных направляющих и др. комплектующих для секционных ворот.
Производственная мощность – 240 000 ворот в год.
Gunther-Tore GmbH (Германия), выкупленный в 2013 году крупный немецкий производитель промышленных ворот.
Компания «Алютех-К» (Киев), производственно-сбытовая компания, расположенная в Киеве. Производственная мощность – 3 500 ворот и 10 000 роллет в год.
«Алютех-Сибирь», (Новосибирск), предприятие по производству секционных, въездных ворот и роллетных систем.
Производственная мощность – 25 000 секционных и 3 000 въездных ворот в год.
ГК «Алютех» расширяет производственные возможности холдинга, инвестируя в развитие уже существующих и строительство новых предприятий. В рамках инвестиционного договора, заключенного между Группой компаний «Алютех», Международной финансовой корпорацией (IFC) и Приорбанком, реализовано строительство второй очереди СООО «АлюминТехно» и нового завода, куда были включены основные мощности предприятий ООО «Алютех Воротные Системы» и ООО «Алстронг».
В результате производственная мощность СООО «АлюминТехно» увеличилась почти вдвое и сегодня это один из крупнейших экструзионных заводов в СНГ.
ГК «Алютех» является крупнейшим заемщиком у IFC: в 2010 и 2012 годах IFC выделила компании 30 млн долларов и 20 млн евро. Это одна из крупнейших инвестиций Международной финансовой корпорации (IFC) за 15-летнюю историю её сотрудничества с РБ.
В 2014 году Евразийский банк развития открыл кредитную линию размером 25 млн EUR на пополнение оборотных средств сроком на три года производственным предприятиям группы — ООО "Алюмин Техно", ООО "Алютех Инкорпорейтед" и ООО "Алютех Воротные системы".
Расширить влияние компании на рынок сбыта позволит рефинансирование кредитов за счет кредита EUR 15 млн, вопрос о предоставлении, которого Совет директоров IFC рассматривал в 2015 году.
Изделия компании «Алютех» представлены более чем в 65 странах мира, в числе которых страны СНГ и Евросоюза, а также США и Венесуэла. В планах компании, помимо расширения экспорта в европейские страны, дальнейшее освоение рынков США и Канады, а также Азии.
С более подробной информацией об истории создания компании, миссии компании, её ценностях, системе контроля качества Вы можете ознакомиться на официальном сайте компании http://www.alutech-group.com


Цветовые решения ворот ProTrend Алютех

Цвета панелей ворот ProPlus Алютех

Следующим производителем, на котором мы остановим своё внимание будет литовская группа компаний «Ryterna», представленная в Республике Беларусь компанией ООО «Ритерна». Выясним важные для нас потребительские характеристики и технические параметры секционных ворот.
На данный момент компания осуществляет выпуск 6-и серий секционных ворот:

  • R40, TL – бытовые секционные ворота с пружинами растяжения и торсионным механизмом;
  • TLP/TLP ULTRA промышленные секционные ворота с торсионным механизмом;
  • TLP FV – панорамные секционные ворота;
  • SSD — откатные секционные ворота.

1. В первую очередь, остановимся на основной составляющей секционных ворот – это сэндвич-панель.

Компания Ryterna производит панели толщиной 40 мм с защитой от защемления пальцев, соответствующие по теплоизоляции и прочности полотна российским и европейским стандартам. Сэндвич-панель состоит из двух листов оцинкованной стали толщиной 0,4-0,7 мм, в зависимости от рисунка панели. Лист с обеих сторон покрыт цинком плотностью 225 г/м2. С внешней стороны, поверх слоя цинка, стальные листы покрываются фосфатным грунтом толщиной 7-8 мкм и наносится полиэфирная краска толщиной 25 мкм. Поверх краски возможно сделать ламинацию под дерево, но это уже опционально.
В сэндвич-панели в качестве утеплителя применяется двухкомпонентный вспененный полиуретан. Он выполняет две функции: утепление и придание конструкции жесткости, для выдерживания прогиба на большой ширине проема. Для компании Ритерна его состав был специально разработан немецкой компанией BASF. Сам полиуретан изготавливается из компонентов без использования фреонов (CFC-free), плотностью не менее 47-49 кг/м3. Конструкция сэндвич-панелей Ритерна разработана таким образом, чтобы саморезы, крепящие петли на сэндвич-панелях для их соединения в полотно ворот, проходили через несколько слов металла. Это упрочняет конструкцию в целом, минимизирует перекосы секций и исключает провисание петель.


панель ритерна в разрезе для гаражных секционных ворот

2. Во-вторых, остановимся подробнее на остальных комплектующих секционных ворот: направляющих, пружинах, кронштейнах, роликах, уплотнениях и т.д.

  • Угловые стойки из оцинкованной стали толщиной 2 мм;
  • Вертикальные направляющие изготовлены из оцинкованной стали толщиной 2 мм
  • Горизонтальные направляющие, радиусы (изгибы), узлы направляющие выполнены из оцинкованной стали толщиной 2 мм.
  • По всему периметру проема ворота оснащены многокамерными резиновыми уплотнителями: на каждой вертикальной угловой стойке – боковой уплотнитель, на верхней и нижней панели полотна ворот – соответственно верхний и нижний уплотнители. Опционально верхний уплотнитель может располагаться на перемычке. Также существует 2 варианта исполнения нижнего уплотнителя стандартный – 25 мм, высокий – 45 мм.
  • Ролик, используемый в воротах имеет общую длину 120 мм, выполнен с подшипником. При большой ширине ворот применяются ролики 190 мм с двойными роликодержателями.
  • Торсионные пружины: используется оцинкованная проволока DIN 17223 класс С.
  • Трос стальной диаметром от 3 до 6 мм с полипропиленом.

А теперь немного цифр, которые дополнят общую картину, касаемо технических параметров секционных ворот Ryterna.

Показатель Параметр
Коэффициент сопротивления теплопередаче в воротах серии TLP, м2 С/Вт 0,9
Звукоизоляция, дБ 25
Cопротивление ветровой нагрузке, Па 700

Модель секционных ворот TLP – промышленная серия ворот компании Ryterna

Промышленные секционные ворота серии TLP предназначены для установки в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким эксплуатационным требованиям, в отличие от гаражных ворот. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции.

Данная серия практически не имеет ограничений по размерам проема: максимальная ширина проёма – 8000 мм, максимальная высота проёма для данной серии составляет - 6000 мм.
Балансировка полотна в воротах TLP осуществляется за счет торсионного механизма, рассчитанного на 25 000 циклов эксплуатации, также можно установить торсионный механизм, рассчитанный на 50, 75 и 100 тыс. циклов работы.
Также, как и в серии TL, имеется возможность врезать калитку.

  • Калитка со стандартным порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 100 мм. Устанавливается в ворота шириной от 2000 до 5000 мм.
  • Калитка с высоким порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 170 мм. Устанавливается в ворота шириной от 5000 до 7000 мм.
  • Калитка с плоским порогом. Ширина калитки — 800-1300 мм; высота калитки — от 2000 до 2250 мм. Высота порога — 25 мм. Устанавливается в ворота шириной от 2000 до 5000 мм.

Комплект врезной калитки:

  • дверной доводчик линейного типа
  • врезной замок с цилиндром и ключами
  • комплект поворотных ручек с алюминиевыми накладками
  • датчик открытой калитки (опционально)

Для гарантии безопасности все ворота серии TLP укомплектовываются устройством защиты от обрыва пружины и устройством защиты от обрыва троса.

Ворота с торсионными пружинами изготавливаются в 13 вариантах одновальной системы балансировки.
Одновальная система балансировки для ворот серий TLP:
подъёмы промышленных секционных ворот Ритерна

  • стандартный тип монтажа с передним расположением уравновешивающей системы (STD) – минимальная притолока составляет 370 мм, при высоте проема 4200 – 5030 мм – 430 мм, при высоте более 5030 мм – 505 мм, минимальное боковое пространство с каждой стороны – 100 мм.
  • стандартный тип монтажа с задним расположением уравновешивающей системы (STD-RM) – минимальная притолока при открытии вручную составляет 190 мм, при использовании потолочного электропривода – 235 мм, с врезной калиткой или на ширину проема большую, чем 4500 мм – 200 мм, минимальное боковое пространство с каждой стороны – 100 мм.
  • низкий тип монтажа с передним расположением уравновешивающей системы (LHR-FM) – минимальная притолока составляет 270 мм, при высоте проема 4200 – 5030 мм – 310 мм, при высоте более 5030 мм – 385 мм, минимальное боковое пространство с каждой стороны – 100 мм. Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 130 мм.
  • низкий тип монтажа с задним расположением уравновешивающей системы (LHR-RM) – минимальная притолока при открытии вручную составляет 120 мм, при использовании потолочного электропривода – 150 мм, минимальное боковое пространство с каждой стороны – 100 мм. Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 170 мм.
  • высокий тип монтажа с верхним расположением уравновешивающей системы (HL) – минимальная притолока составляет 700 мм, максимальная – 4500 мм, минимальное боковое пространство – 150 мм.
  • высокий тип монтажа с нижним расположением вала (HL1) – минимальная притолока составляет 1000 мм, максимальная – 4200 мм минимальное боковое пространство – 150 мм.
  • вертикальный тип монтажа с верхним расположением вала (VL) – минимальная притолока должна составлять размер проёма плюс 320 мм, минимальное боковое пространство – 150 мм.
  • вертикальный тип монтажа с нижним расположением вала (VL1) – минимальная притолока должна составлять размер проёма плюс 320 мм, минимальное боковое пространство – 150 мм.
  • стандартный наклонный (STD-RP), низкий наклонный с передним расположением уравновешивающей системы (LHR-FM-RP)– минимальная притолока рассчитывается индивидуально исходя из высоты проема и требуемого угла наклона, минимальное боковое пространство – 100 мм. Требуемый угол наклона формируется в диапазоне от 0 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • низкий наклонный с задним расположением уравновешивающей системы (LHR-RM-RP) – минимальная притолока при открытии вручную составляет 120 мм, при использовании потолочного электропривода – 150 мм, минимальное боковое пространство – 100 мм. Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна на 170 мм. Максимальный угол наклона составляет 15 градусов. При угле наклона более 15 градусов необходим индивидуальный запрос на возможность изготовления ворот в данном типе подъема.
  • наклонный высокий тип монтажа с верхним расположением уравновешивающей системы (HL-RP) - минимальная притолока составляет 800 мм, максимальная – 4200 мм, минимальное боковое пространство – 150 мм. Требуемый угол наклона формируется в диапазоне от 0 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.
  • наклонный высокий тип монтажа с нижним расположением уравновешивающей системы (HL1-RP) - минимальная притолока составляет 1800 мм, максимальная – 4200 мм, минимальное боковое пространство – 150 мм. Требуемый угол наклона формируется с шагом 5 градусов в диапазоне от 0 до 45 градусов. Как правило, он равен углу наклона плоскости потолочного перекрытия.

Дополнительные параметры проема под монтаж цепного редуктора и навального электропривода при одновальной системе балансировки полотна:
1) При использовании цепного редуктора в качестве механизма подъема полотна ворот один из боковых пристенок должен быть не менее 240 мм.
2) При использовании навального электропривода в качестве механизма подъема полотна один из боковых пристенок должен быть не менее 285 мм.

Стандартный комплект поставки для ворот серии TLP:

  • полотно из сэндвич-панелей толщиной 40 мм (толщина стали 0,45 мм с полимерным покрытием, полиуретан – без фреонов) с защитой от травмирования пальцев;
  • торсионный механизм, рассчитанный на 25000 циклов;
  • система направляющих (вертикальные и горизонтальные) из оцинкованной стали;
  • верхние, боковые и нижние кронштейны, комплект внутренних петель;
  • уравновешивающая система с торсионными пружинами (ресурс не менее 25.000 циклов) с защитой от поломки;
  • задвижка;
  • фирменная врезная ручка;
  • профили для крепления;
  • комплект амортизаторов/отбойников, шнур для закрывания высоких ворот (в зависимости от конструкции ворот);
  • фирменная упаковка;
  • устройство защиты от обрыва пружины;
  • устройство защиты от обрыва троса.

Опциональные элементы:

  • окна;
  • ригельный замок;
  • автоматика;
  • ручной цепной привод;
  • врезная калитка;
  • оптические датчики;
  • устройство наружной разблокировки потолочного электропривода (внешний расцепитель).

Для удовлетворения требований по закрытию очень больших проёмов компания Ритерна производит ворота серии TLP ULTRA.
Данные ворота являются аналогом ворот TLP с некоторыми изменениями в конструкции. Толщина сэндвич-панели не 40 мм как в конструкции TLP, а 80 мм. Благодаря увеличению толщины панели и плотности пенополиуретана в ней увеличивается и максимально возможная ширина ворот до 12000 мм, а высота до 8000 мм. Площадь не может быть больше 70 кв. метров. Ворота в нижней части утеплены двойными резиновыми уплотнителями. Конструкторская особенность панель заключается в том, что она имеет не замкнутый контур внешнего и внутреннего стальных листов, предотвращая тем самым образование «мостика холода». Применение данных технологий вместе дают превосходные показатели сопротивления теплопередаче до 2.0 м2 K/Вт.
Врезать калитку и вставить ригельный замок в данную серию ворот не представляется возможным, а вот окна с двухкамерным стеклопакетом врезать можно без особых проблем.

Ryterna (Ритерна) – литовская производственная компания, коротая располагается в г. Каунас. Основана в 1993 году. На собственных производствах, общей площадью 25 000 м2, компании изготавливаются сэндвич-панели и все комплектующие к воротам. В настоящее время открыты филиалы и представительства компании Ryterna в следующих странах: Эстония, Латвия, Норвегия, Финляндия, Швеция, Германия, Великобритания, Италия, Дания, Голландия, Швейцария, Австрия, Чехия, Казахстан, Россия, Беларусь, Молдова, Украина, Румыния, Грузия, Азербайджан.
Компания продает свою продукцию в более чем 30 стран мира. При этом на Литву приходится около 15% от общего объема продаж, примерно столько же – на страны Балтии, на Скандинавские страны – чуть больше, около 20%, а на страны Восточной Европы и Азии, а также на страны Центральной и Западной Европы – по 25%.
В Беларуси компания находится с 2003 года под торговой маркой «THERMOLINE». Вследствие качественного роста компании, 17.11.2015 г. СООО «БелТЕРМОЛАИН» было переименовано в ООО «Ритерна». За это время был пройден путь от простых продаж и монтажа готовых ворот, изготовленных в Литве, до организации в Минске собственного производства воротных систем, строительства склада комплектующих, покрасочной камеры и др. К настоящему моменту под Минском, в г. Заславль, имеется производственно-складской комплекс, где изготавливаются все основные виды продукции, имеется склад комплектующих для ворот, а также собственный логистический центр. Площадь производственных и складских помещений составляет 2 500 м2. Штат компании составляет более 50 сотрудников, которые проходят плановое обучение и сертификацию на головном предприятии в Литве.

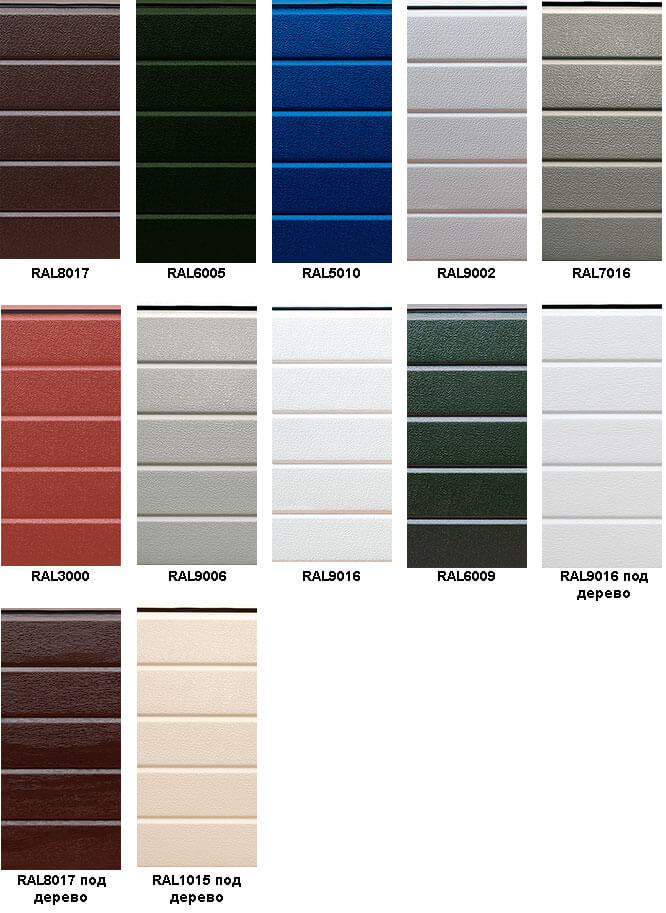

Компания «Ритерна» предлагает широкий выбор цветовых решений для создания индивидуального образа промышленных секционных ворот.
цвета промышленных ворот Ритерна

Следующим производителем, на котором мы остановим своё внимание будет немецкая группа компаний «Hormann», представленная в Республике Беларусь региональным дистрибьютором компанией ИООО «Хёрманн Бел». Выясним важные для нас потребительские характеристики и технические параметры секционных ворот выпускаемых данной компанией.
На данный момент компания осуществляет выпуск 12 серий секционных ворот:

  • LPU67, LPU42, LTE42, LTH42 – бытовые секционные ворота с пружинами растяжения и торсионным механизмом;
  • SPU F42, SPU 67 Thermo - промышленные секционные ворота с торсионным механизмом;
  • APU F42, APU F42 Thermo, APU 67 Thermo; ALR F42, ALR F42 Thermo, ALR 67 Thermo – панорамные секционные ворота.

Данный раздел нашего сайта посвящен детальному рассмотрению промышленных секционных ворот. Информацию об остальных сериях ворот Вы сможете найти в разделе «гаражные секционные ворота».

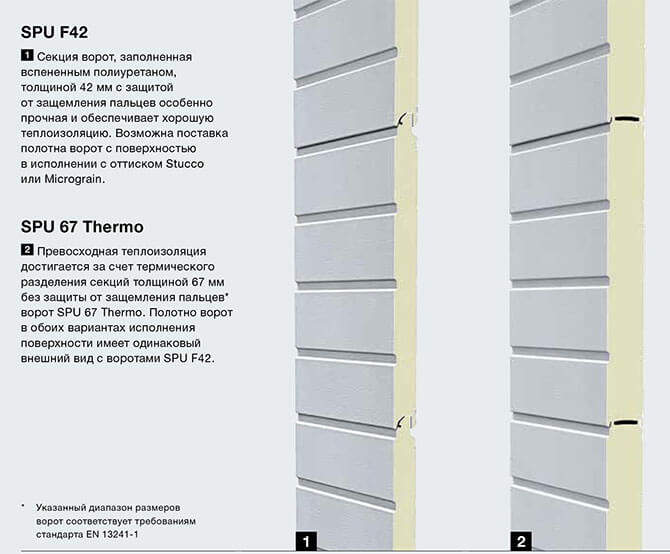

Промышленные секционные ворота компании Hormann представлены двумя сериями ворот:

  1. SPU F42 – промышленная серия ворот с полотном, выполненным из сэндвич-панелей заполненных вспененным пенополиуретаном без терморазрыва (с соединенными между собой внешним и внутренним стальными листами). Толщина такой панели 42 мм.
    Максимальная ширина – 8000 мм, максимальная высота – 7500 мм. Если ворота изготавливаются с врезной калиткой, то максимальная ширина уменьшается до 7000 мм.
  2. SPU 67 Thermo – промышленная серия ворот с полотном, выполненным из сэндвич-панелей заполненных вспененным пенополиуретаном с терморазрывом (внешний и внутренний стальные листы панели не соединены между собой). Толщина такой панели составляет 67 мм.
    Максимальная ширина – 10000 мм, максимальная высота – 7500 мм. Если ворота изготавливаются с врезной калиткой, то максимальная ширина уменьшается до 7000 мм.

панели промышленных секционных ворот Хёрманн

Компания Хёрманн обладает широким выбором типов направляющих, что позволит установить промышленные секционные ворота в проёмы пракчтически с любой геометрией внутреннего пространства.
типы подъёмов промышленных секционных ворот Хёрманн
Для удобства эксплуатации в секционные ворота серий LPU можно врезать калитку. Она позволит беспрепятственно попадать внутрь гаража и обратно, при этом не открывая сами ворота. Только компания Hormann предлагает порог из нержавеющей стали высотой по середине всего лишь 10 мм, а по краям и того меньше - 5 мм. Такой порог исключает спотыкания об него и делает использование калитки весьма комфортным. Калитка укомплектовывается линейным доводчиком с ограничителем открывания и фиксатором, при необходимости доводчик можно сделать скрытым. Также в комплект входит замок и комплект нажимных ручек.
Технические характеристики промышленных секционных ворот серий SPU без калитки и ThermoFrame:

Параметр/Тип ворот SPU F42 SPU 67 Thermo
Коэффициент сопротивления теплопередаче, м2*К/Вт 1,0 1,62
Звукоизоляция,R(дБ) по EN ISO717-1 25 25
Ветровая нагрузка, класс согласно EN12424 3 3
Воздухонепроницаемость, класс согласно EN12426 2 2
Водонепроницаемость, , класс согласно EN12425 3(70Па) 3(70 Па)

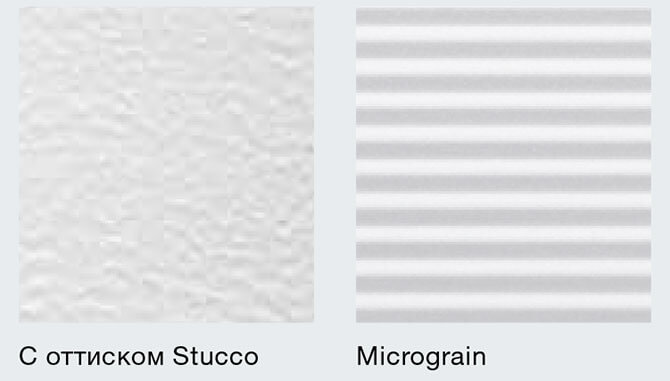

Панели промышленных секционных ворот серий SPU F42 и SPU 67 Thermo изготавливаются 2-мя вариантами оттиска поверхности: Stucco (Стукко) и Micrograin (Микроволна).
стукко микроволна панелей Хёрманн

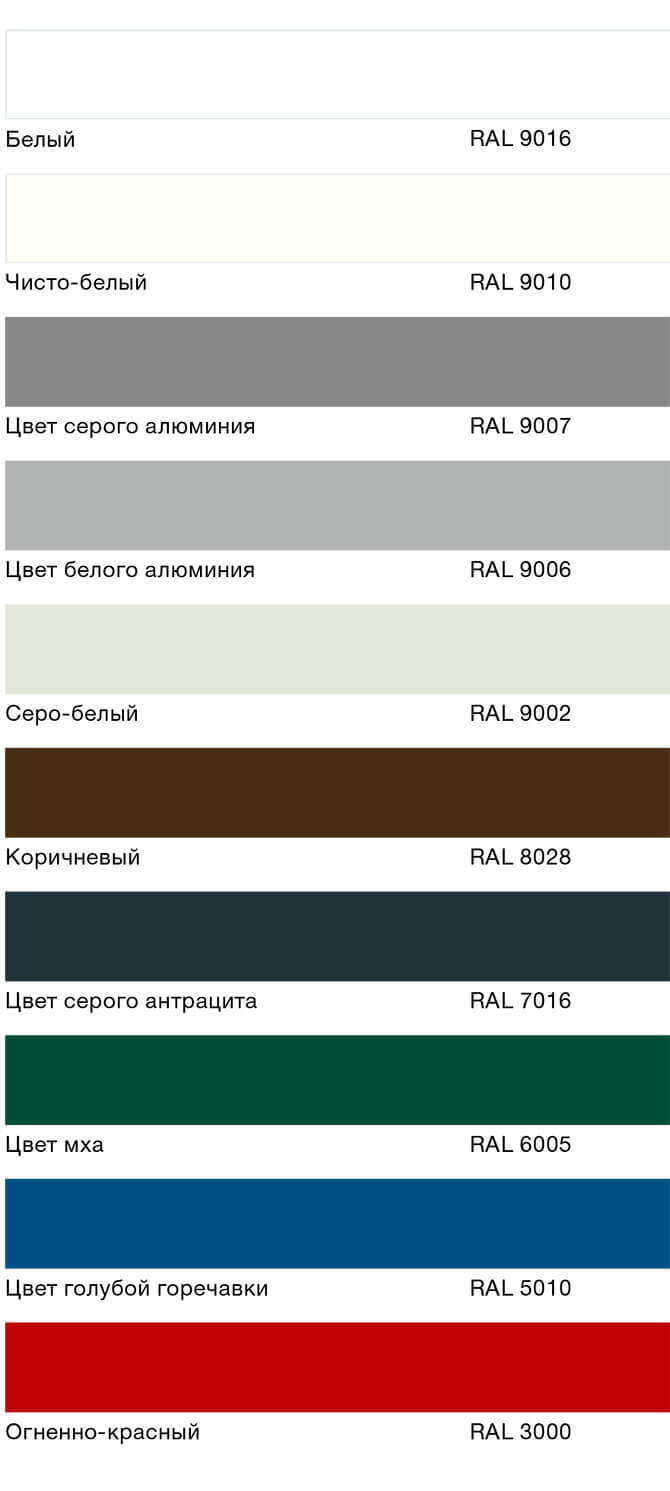

Для придания воротам индивидуальности либо соответствия определённому архитектурному стилю компания предлагает на выбор 10 стандартных цветов покраски панелей. С внутренней стороны гаражные секционные ворота всегда окрашены в серо-белый цвет близкий к RAL9002.
цвета промышленных ворот Хёрманн
Будьте внимательны, на экране монитора и при выводе палитры на печать цвета могут быть искажены, поэтому для подбора цвета для своих ворот лучше воспользоваться оригинальной RAL-картой.

История предприятия Hormann началась в 50-е годы прошлого века с изготовления нового типа гаражных ворот - подъёмно-поворотных ворот. Разработка экономящих место, открывающихся вертикально секционных ворот для гаражей, а также для промышленных и ремесленных зданий заложила в 60-е годы основу для дальнейшего развития. Ассортимент продукции постоянно расширялся. На сегодняшний день он включает секционные гаражные ворота, ворота для промышленного сектора: секционные промышленные ворота, рулонные, складывающиеся, огнестойкие и скоростные ворота, приводы для ворот и блоки управления, а также системы перегрузочной техники, огнестойкие и дымозащитные перегородки, входные и внутренние двери, козырьки и коробки.
Компания Hormann является ведущим производителем дверей и ворот в Европе. С момента основания фирмы в 1935 году были выпущены более 15 млн. ворот. Свыше 6000 сотрудников на 26 специализированных заводах в Европе, Северной Америке и Азии разрабатывают и производят ворота, двери, коробки и приводы для применения в частном и промышленном секторе.
Главный офис международной компании Hormann находится в Штайнхагене, небольшом вестфальском городке. Семейное предприятие наконец достигло годового оборота в 1 млрд. евро. Компания Hormann имеет свыше 100 собственных торговых представительств в более чем 40 странах мира и еще в более чем 50 странах представлена торговыми партнерами.
Немецкий концерн Hormann является крупнейшим в Европе производителем и поставщиком гаражных и промышленных ворот, приводов, коробок и дверей различного назначения, а также перегрузочной техники. Основой корпоративной философии являются многолетний опыт под знаком инноваций, гарантированное качество и ориентация на потребности заказчиков. Управление концерном Hormann, основателем которого является г-н Август Хёрманн, на сегодняшний день осуществляют его внук г-н Томас Й. Хёрманн, и правнуки г-н Мартин Й. Хёрманн и г-н Кристоф Хёрманн, т.е. третье и четвертое поколения.
